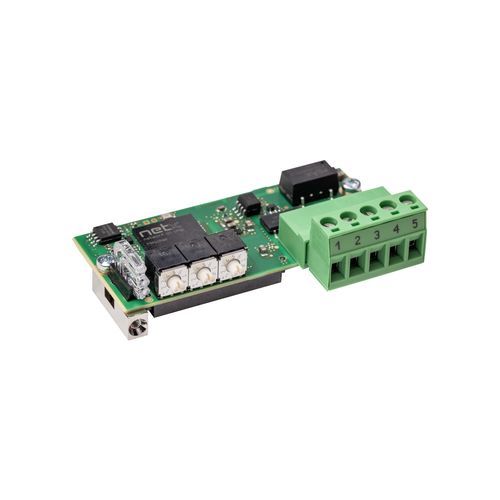

Módulo de comunicação USB COMX 52CA-CCS

serialRS-485CC-Link

Visão geral do produto
O módulo de comunicação comX é projetado para integração em dispositivos de automação para fornecer interfaces de rede a inversores, controladores de robôs e CLPs. As tarefas de comunicação são executadas de forma autônoma no módulo, independentemente do processador do dispositivo anfitrião.
Os dados de processo são trocados via memória dual-port (paralela 8/16 bits) ou via interface SPI de alta velocidade (até 50 MHz).
comX suporta protocolos Ethernet em tempo real líderes como Master ou Slave e permite alteração de protocolo carregando o firmware e licenças apropriadas. Suporta posicionamento flexível do conector de rede. É concedida uma garantia de fornecimento de 10 anos devido ao controlador de rede Hilscher netX.

Destaques

• Interface CC-Link Slave universal com conector de rede embarcado
• Posicionamento flexível do conector de rede
• Conexão ao host via memória dual-port paralela ou SPI
• Substituto funcionalmente compatível do comX 10CA-CCS

Protocolos suportados

• CC-Link Slave

Dados técnicos (resumo)
Número da peça: 1581.740
Descrição breve: Módulo de comunicação CC-Link Slave
Controlador de comunicação: netX (netX 52)
Memória integrada: Flash serial 4 MB
Tensão de alimentação: +3,3 V DC ±5 %
Corrente típica/máx.: 400 mA / 410 mA (a 3,3 V)
Consumo típico: aprox. 1,35 W (a 3,3 V)
Conector de alimentação: via conector de barramento do sistema X1
Interface do sistema: Interface de memória dual-port paralela ou serial
Conector do sistema: Conector SMT de 50 pinos, soquete (passo 1,27 mm)
Tamanho da memória dual-port: 16 KByte (8 KByte inferiores usados pelo firmware)
Largura de dados: 8/16 bit
Interface serial dual-port: SPI Slave, modo 3 (máx. 50 MHz)
Norma de comunicação: CC-Link versão 2.0 e 1.1 (segundo CC-Link standard V.2.00 BAP-05025-J)
Tipo de interface: RS-485, livre de potencial; Conector: borne de parafuso de 5 pinos (RIACON tipo 166)
Interface de diagnóstico: UART ou USB (sinais na interface host se integrado)
Indicadores LED: SYS Estado do sistema (verde: RUN, amarelo: RDY); L RUN / L ERR (verde: L RUN, vermelho: L ERR)
Elementos operacionais: 2 chaves rotativas para endereço de rede; 1 chave rotativa para baud rate
Temperatura ambiente (operação): 0 °C … +55 °C (fluxo de ar durante medição: 0,5 m/s)
Temperatura ambiente (armazenamento): -40 °C … +85 °C
Humidade: 10 % … 95 % HR (sem condensação)
Altitude: 0 … 2000 m
Dimensões (C x L x A): 70 mm x 30 mm x 21,5 mm
Peso: aprox. 35 g … 40 g
Montagem: usando parafusos metálicos rosqueáveis, conforme comX Design Guide
Software de configuração: SYCON.net
Conformidade: RoHS: sim; CE: sim; UKCA: sim
EMC (emissão): EN 61000-6-4 / BS EN 61000-6-4
EMC (imunidade): EN 61000-6-2 / BS EN 61000-6-2
ESD (EN 61000-4-2, contacto): ±6 kV, Critério A
Burst (EN 61000-4-4): ±2,2 kV, Critério A (linhas de comunicação, blindadas)
Surge (EN 61000-4-5): 1 kV, Critério A (linhas de comunicação, blindadas)

Especificações técnicas

• Modelo: COMX 52CA-CCS
• Número da peça: 1581.740
• Função: Módulo de comunicação SPI - CC-Link Slave
• Controlador: netX 52
• Memória Flash: 4 MB Flash serial
• Memória dual-port: 16 KByte (8 KByte inferiores usados pelo firmware)
• Interfaces host: Memória dual-port paralela ou SPI (SPI Slave modo 3, até 50 MHz)
• Conector para host: Soquete SMT de 50 pinos, passo 1,27 mm
• Interface de rede: RS-485 (livre de potencial), bornes de 5 pinos
• Tensão de alimentação: 3,3 V DC ±5 %; corrente típica 400 mA
• Consumo: aprox. 1,35 W (a 3,3 V)
• LEDs: SYS (RUN/RDY), L RUN/L ERR
• Seleção endereço/baud: chaves rotativas (2 para endereço, 1 para baud)
• Temperatura de operação: 0 °C a +55 °C
• Temperatura de armazenamento: -40 °C a +85 °C
• Humidade: 10–95 % HR sem condensação
• Dimensões: 70 x 30 x 21,5 mm; Peso ~35–40 g
• Montagem: parafusos metálicos rosqueáveis conforme comX Design Guide
• Software de configuração: SYCON.net
• Normas / conformidade: RoHS, CE, UKCA; Emissão EMC EN 61000-6-4; imunidade EN 61000-6-2
