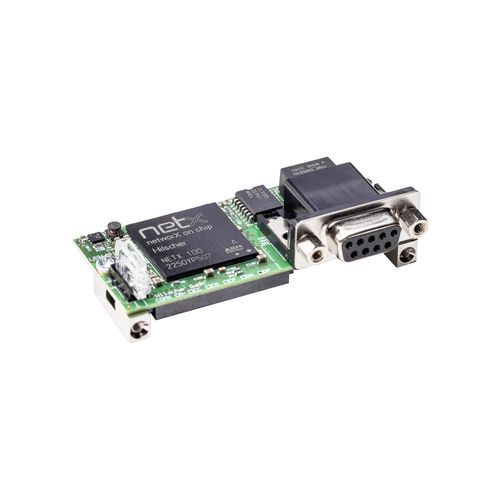

Módulo de comunicação RS-485 COMX 100CA-DP

PROFIBUSPROFIBUS-DPprogramável

Visão geral
O Hilscher COMX 100CA-DP é um módulo de comunicação compacto para integração em dispositivos de automação (inversores, controladores de robô, PLCs, etc.), fornecendo uma interface de rede PROFIBUS DP / PROFIBUS MPI. As tarefas de comunicação são executadas de forma autónoma no módulo, independentemente da CPU anfitriã. Os dados de processo são trocados através de uma Dual‑Port Memory acessível via bus paralelo 8/16 bits ou via interface SPI rápida de 50 MHz. O módulo baseia‑se no controlador de rede netX e beneficia da garantia de fornecimento a longo prazo da Hilscher.

Destaques

• Interface universal PROFIBUS DP / PROFIBUS MPI (Master ou Slave) com conector de rede a bordo
• Mesma placa suporta operação master e slave
• Pronto a usar com firmware pré‑carregado
• Acesso do host via Dual‑Port Memory para troca rápida de dados de processo

Descrição do produto
O módulo realiza a comunicação de forma autónoma e suporta a troca de dados de processo através da Dual‑Port Memory. A integração faz‑se por um soquete SMT de 50 pinos (passo 1,27 mm). Sinais de diagnóstico (UART ou USB) podem ser disponibilizados na interface do host, se o sistema host o suportar. LEDs de estado indicam o estado do sistema e da comunicação. O comportamento do protocolo pode ser alterado carregando o firmware adequado; é necessária uma licença de software para firmware master. O produto é entregue com firmware pré‑carregado para colocação em serviço imediata.

Protocolos suportados

• PROFIBUS MPI
• PROFIBUS DP Master
• PROFIBUS DP Slave

Dados técnicos (tabela)
Product / Part number: 1531.410
Descrição breve: Módulo de comunicação PROFIBUS
Controlador de comunicação / netX: netX 100
Memória integrada / RAM: 8 MB SDRAM
Memória integrada / FLASH: 4 MB serial Flash
Alimentação / Tensão de alimentação: +3.3 V DC ±5 %
Alimentação / Corrente típica/máxima: aprox. 430 mA / 460 mA (a 3.3 V)
Alimentação / Consumo típico: aprox. 1.5 … 1.6 W
Conector de alimentação: via conector do barramento do sistema X1
Interface do sistema / Tipo: Interface de memória Dual‑port paralela
Interface do sistema / Conector: Conector SMT de 50 pinos, soquete
Interface do sistema / Passo dos pinos: 1.27 mm
Interface do sistema / Tamanho da Dual‑port memory: 16 KByte
Interface do sistema / Largura de dados: 8/16 bit
Interface de comunicação / Standard de comunicação: PROFIBUS
Interface de comunicação / Tipo de interface: RS-485, sem potencial
Interface de comunicação / Conector: D-Sub, soquete, 9 pinos
Interface de diagnóstico / Tipo: UART ou USB (sinal na interface host; disponível apenas se integrado no sistema host)
Display / LED: SYS Estado do sistema (verde: RUN, amarelo: RDY); COM Estado da comunicação (verde: STA, vermelho: ERR)
Ambiente / Faixa de temperatura ambiente para operação: -20 °C … +65 °C (fluxo de ar durante a medição: 0.5 m/s)
Ambiente / Faixa de temperatura para armazenamento: -40 °C … +85 °C
Ambiente / Faixa de humidade: 10 % … 95 % humidade relativa (sem condensação)
Dispositivo / Dimensões (C x L x A): 70 mm x 30 mm x 21.5 mm
Dispositivo / Peso: aprox. 35 g … 40 g
Dispositivo / Montagem: usando parafusos metálicos aparafusáveis, conforme comX Design Guide
Configuração / Software de configuração: SYCON.net
Conformidade: RoHS: sim
Conformidade com diretivas EMC / Marca CE: sim; Marca UKCA: sim
EMC / Emissão: EN 61000-6-4 / BS EN 61000-6-4
EMC / Imunidade: EN 61000-6-2 / BS EN 61000-6-2
EMC / ESD (descarga aérea): EN 61000-4-2: ± 10 kV, Critério A
EMC / ESD (descarga por contacto): EN 61000-4-2: ± 6 kV, Critério A
EMC / Transitório rápido (Burst): EN 61000-4-4: ± 2 kV, Critério A (linhas de comunicação, blindadas)
EMC / Sobretensão (linhas de comunicação/dados): EN 61000-4-5: 1 kV, Critério A (linhas de comunicação, blindadas)

Características / especificações técnicas

• Modelo: COMX 100CA-DP
• Fabricante / Marca: Hilscher
• Número de peça (informação de encomenda): 1531.410 / versão de encomenda: 1531.410/DPM
• Controlador: netX 100 (Hilscher)
• Memória: 8 MB SDRAM; 4 MB serial Flash; Dual‑port memory 16 KByte
• Interface host: Dual‑port memory paralela (8/16 bit) via conector SMT de 50 pinos, passo 1.27 mm
• Diagnósticos: sinal UART ou USB na interface host (se integrado)
• Interface de rede: PROFIBUS (RS-485 sem potencial), D-Sub 9 pinos
• Alimentação: +3.3 V DC ±5 %, corrente típica aprox. 430 mA, potência típica 1.5–1.6 W
• Temperatura de operação: -20 °C a +65 °C (com fluxo de ar especificado)
• Temperatura de armazenamento: -40 °C a +85 °C
• Humidade relativa: 10 % – 95 % (sem condensação)
• Dimensões: 70 x 30 x 21.5 mm; Peso: aprox. 35–40 g
• Montagem: parafusos metálicos aparafusáveis conforme comX Design Guide
• Ferramenta de configuração: SYCON.net
• Regulamentar / EMC: CE, UKCA; cumpre as normas EN/BS EN listadas
