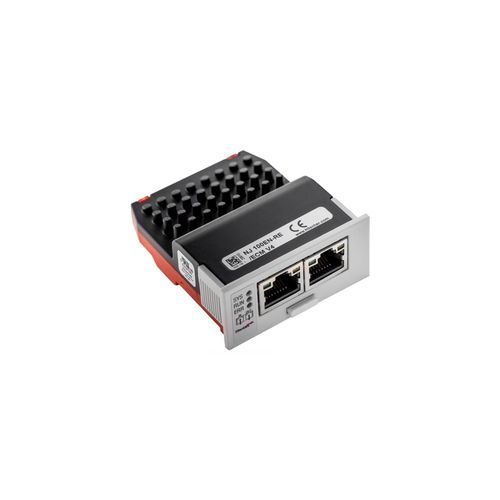

Módulo de interface USB NJ 100EN-RE

EthernetMODBUSPCI

Visão geral do produto
O NJ 100EN-RE é um módulo intercambiável PCI Express (netJACK) da Hilscher que oferece uma interface Real-Time Ethernet universal para sistemas embutidos. Equipado com o controlador de comunicação netX 100, destina-se a CPUs de alto desempenho (p.ex. Intel Atom®) e está disponível em variantes com memória dual-port ou interface serial SPI rápida. O módulo possui gabinete fechado compacto IP40 e montagem plug-in sem ferramentas, permitindo integração em placas portadoras sem acessórios de montagem adicionais. O netJACK permite soluções de comunicação para drives, IHM e sistemas de identificação e pode hospedar funções adicionais como soft-PLC, visualização ou aplicações específicas do cliente. A plataforma netX assegura disponibilidade por 10 anos.

Destaques

• Interface Real-Time Ethernet universal (Master ou Slave) em gabinete fechado IP40
• Conexão host via PCI Express (One-Lane-Port)
• Hardware único para múltiplos protocolos Real-Time Ethernet
• Instalação plug-in sem ferramentas
• Não são necessários componentes adicionais de montagem

Protocolos suportados

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Dados técnicos

• Produto / Número de peça: 1625.100
• Modelo: NJ 100EN-RE
• Fabricante: Hilscher
• Controlador de comunicação: netX 100
• RAM integrada: 8 MB SDRAM
• Flash integrada: 4 MB serial Flash EPROM
• Tensão de alimentação: +3,3 V ±5% DC
• Corrente típica/máx.: 750 mA
• Consumo típico: 2,5 W
• Interface host: PCI-Express One-Lane-Port
• Conector host: conector de 40 pinos (SAMTEC FSI-120-03-G-D-AB)
• Taxa de transmissão host: 1,5 GHz
• Ethernet: 100BASE-TX (isolado) ou 10BASE-T, 2x RJ45
• Interface de diagnóstico: USB (sinal na interface host se integrado)
• LEDs: SYS, COM0/COM1, TX/RX0-1, LINK0-1
• Temperatura de operação: -20 °C … +65 °C
• Temperatura de armazenamento: -40 °C … +85 °C
• Altitude: 0 m … 2000 m
• Dimensões: C 62 mm (com RJ45) / 60 mm (sem RJ45) x L 53,4 mm (painel frontal) / 50,4 mm (corpo) x A 25,2 mm (painel frontal) / 19,2 mm (corpo)
• Peso: aprox. 60 g
• Gabinete / Grau de proteção: Módulo fechado / IP40
• Ciclos de montagem/remoção: máx. 10
• Software de configuração: SYCON.net
• Certificações: RoHS, REACH, CE, UKCA, UL (cURus, E334100)

Montagem e configuração
A montagem é realizada através de furos fresados na placa portadora e grampas de retenção no módulo; não são necessários acessórios adicionais. A instalação plug-in pode ser efetuada antes do envio ou pelo cliente final. A configuração e seleção de protocolos são realizadas com SYCON.net; o acesso de diagnóstico está disponível via USB ou sinais na interface host quando implementados.

Conformidade e ensaios

• EMC: Emissão EN 55011 / Imunidade EN 61131-2
• UL: cURus, arquivo E334100
• Ensaios ambientais e mecânicos: Choque EN60068-2-27 Ea, Vibração EN60068-2-6 Fc
