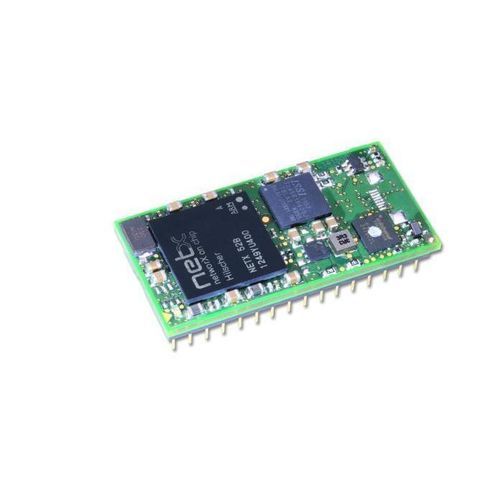

Módulo de comunicação fieldbus NIC 52-REFO

ProfiNetModBUS RTUEthernet

Título do produto
Circuito de comunicação DIL-32 para cabo de fibra óptica - PROFINET IO-Device

Subtítulo
Solução netIC compacta para dispositivos de campo escravos simples com conectividade por fibra óptica e interfaces host seriais (UART, SPI).

Visão geral
O NIC 52-REFO é um módulo de comunicação single-chip compacto em formato DIL-32 (netIC) projetado para dispositivos de campo simples como leitores de código de barras, sistemas de identificação, coletores de válvulas e blocos I/O que requerem conexão a um barramento de campo ou sistema Ethernet de tempo real via cabo de fibra óptica. O netIC integra um controlador de rede completo (netX 52), incluindo um switch de 2 portas e hub integrados, e fornece interfaces host seriais (UART, SPI) para aplicações com baixo fluxo de dados. Um único projeto de hardware suporta múltiplos sistemas de comunicação através do carregamento de firmwares diferentes. A troca direta de dados I/O é possível via registrador de deslocamento externo, permitindo que dispositivos muito simples funcionem sem processador host dedicado. O produto conta com garantia de fornecimento de 10 anos baseada na tecnologia netX.

Destaques

• Módulo escravo Real-Time Ethernet compacto baseado em netX 52
• Conexão host com Modbus RTU via SPI ou UART
• Altura reduzida e desempenho melhorado sob alta carga de rede
• Conexão direta de dados I/O via registrador de deslocamento externo (serial síncrono)
• Um design de hardware para múltiplas redes graças a interfaces uniformes e firmware
• Atualização de firmware via servidor web integrado

Descrição
Dispositivos de campo simples com baixo fluxo de dados utilizam interfaces host seriais (UART, SPI) para comunicar-se com o netIC. O NIC 52-REFO é uma solução single-chip completa no formato DIL-32 baseada no controlador de rede netX 52. Contém todos os componentes necessários para conectividade de barramento de campo e Ethernet de tempo real, incluindo switch de 2 portas e hub. Diferentes sistemas de comunicação são suportados através do carregamento do firmware apropriado. A carga útil da aplicação é transferida por comandos simples de leitura/gravação através das interfaces seriais; Modbus RTU está implementado como protocolo serial. O controlo de registradores de deslocamento convencionais via interface serial síncrona permite I/O digital básico sem processador host adicional. Aplica-se garantia de fornecimento de 10 anos devido à plataforma netX subjacente.

Protocolos suportados

• Modbus RTU Slave
• Modbus RTU Master
• PROFINET IO-Device

Informações de pedido (tabela)
Nome do produto | Número da peça | Breve descrição
NIC 52-REFO | 1544.110/PNS | Circuito de comunicação DIL-32 para cabo de fibra óptica - PROFINET IO-Device

Especificações técnicas

• Formato: CI de comunicação DIL-32 (netIC single-chip)
• Controlador de rede: tecnologia netX 52
• Aplicação prevista: solução escrava para dispositivos de campo simples com baixo fluxo de dados
• Interfaces host: UART, SPI (Modbus RTU via interface serial)
• Conexão I/O: conexão direta de dados I/O via registrador de deslocamento externo (serial síncrono)
• Componentes embarcados: switch de 2 portas e hub integrados
• Firmware: atualizável via servidor web integrado; mesmo hardware suporta múltiplas redes via firmware
• Garantia de fornecimento: garantia de fornecimento de 10 anos (baseada em netX)
• Número da peça: 1544.110/PNS
• Ciclo de vida do produto: End of life
