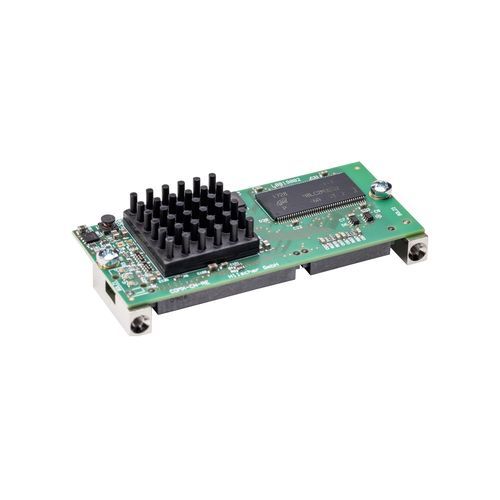

Módulo de comunicação Modbus TCP COMX 100CN-RE

EtherCATPowerlinkCC-Link

Resumo do produto
O módulo de comunicação comX foi concebido para integração em equipamentos de automação, fornecendo a variadores, controladores de robôs, PLCs e sistemas similares uma interface Ethernet em tempo real. As tarefas de comunicação são processadas de forma autónoma no módulo (netX 100), independentemente do processador do host. Os dados de processo são trocados através de uma Dual‑Port‑Memory acessível por um barramento paralelo de 8/16 bits ou por uma interface SPI rápida a 50 MHz. Dois portas Ethernet suportam topologia em linha. A funcionalidade do protocolo pode ser alterada carregando o firmware adequado e, para operação master, aplicando a licença de software correspondente. Existe uma garantia de fornecimento de 10 anos devido ao controlador de rede Hilscher netX.

Principais características

• Interface Ethernet em tempo real universal (Master ou Slave) com ligação de rede à placa principal
• Posicionamento flexível do conector de rede e duas portas Ethernet para topologia em linha
• Mesmo hardware suporta operação como master ou slave (dependendo de firmware/licença)
• Firmware pré‑carregado para utilização imediata
• Ligação ao host via Dual‑Port‑Memory (DPM) com acesso 8/16 bits

Protocolos suportados

• Sercos Master
• PROFINET IO‑Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC‑Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO‑Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Dados técnicos (excerto)
Número da peça: 1531.101
Descrição breve: Communication Module Real‑Time Ethernet
Controlador de comunicação: netX / netX 100
Memória integrada: RAM 8 MB SDRAM; FLASH 4 MB serial Flash
Tensão de alimentação: +3,3 V DC ±5%
Corrente típica/máx.: aprox. 700 mA / 750 mA (a 3,3 V)
Consumo típico: aprox. 2,5 W
Conector de alimentação: via conector do barramento do sistema X1
Interface do sistema: Interface de Dual‑Port‑Memory paralela
Conector do sistema: conector SMT de 50 pinos, soquete (passo 1,27 mm)
Tamanho Dual‑Port‑Memory: 16 KByte
Largura de dados: 8/16 bit
Interface de comunicação: Ethernet (10BASE‑T / 100BASE‑TX, sem potencial), autonegociação e auto crossover suportados
Conector Ethernet (lado do módulo): soquete SMT de 30 pinos (passo 1,27 mm), plug compatível SAMTEC TFM‑115‑02‑S‑D–A
Interface de diagnóstico: UART ou USB (sinal na interface host; disponível se integrado no host)
Indicadores LED: SYS (RUN verde, RDY amarelo), COM0/COM1 (estado de comunicação, verde/vermelho), TX/RX0, TX/RX1 (atividade Ethernet, amarelo), LINK0/LINK1 (ligação Ethernet, verde)
Temperatura ambiente (operação): -20 °C … +70 °C (fluxo de ar durante a medição: 0,5 m/s)
Temperatura ambiente (armazenamento): -40 °C … +85 °C
Humidade: 10 % … 95 % HR (sem condensação)
Dimensões (C x L x A): 70 mm x 30 mm x 21,5 mm
Peso: aprox. 35–40 g
Montagem: parafusos metálicos aparafusáveis, conforme comX Design Guide
Software de configuração: SYCON.net
Conformidade: RoHS, CE, UKCA
EMC / emissão: EN 61000‑6‑4 / BS EN 61000‑6‑4
EMC / imunidade: EN 61000‑6‑2 / BS EN 61000‑6‑2
ESD: EN 61000‑4‑2: ±4 kV (contacto), Critério B
Burst: EN 61000‑4‑4: ±2 kV (linhas de comunicação blindadas), Critério B
Sobretensão: EN 61000‑4‑5: 1 kV (linhas de comunicação blindadas), Critério A

Especificações

• Produto: COMX 100CN-RE (N.º da peça 1531.101)
• Controlador: netX 100
• RAM: 8 MB SDRAM
• Flash: 4 MB serial Flash
• Dual‑Port Memory (host): 16 KByte, 8/16 bit
• Conector interface host: SMT de 50 pinos (passo 1,27 mm)
• Ethernet: 2x 10/100BASE‑TX (sem potencial), autonegociação e auto crossover
• Conector Ethernet (módulo): soquete SMT de 30 pinos (passo 1,27 mm), plug compatível SAMTEC TFM‑115‑02‑S‑D–A
• Diagnósticos: UART ou USB (via sinais host se integrado)
• LEDs: SYS, COM0, COM1, TX/RX0, TX/RX1, LINK0, LINK1
• Alimentação: +3,3 V DC ±5% (via X1); consumo típico ~2,5 W
• Temp. operação: -20 °C … +70 °C
• Temp. armazenamento: -40 °C … +85 °C
• Humidade: 10 % … 95 % HR (sem condensação)
• Dimensões: 70 x 30 x 21,5 mm; Peso: ~35–40 g
• Montagem: parafusos aparafusáveis (comX Design Guide)
• Software de configuração: SYCON.net
• Normas & conformidade: RoHS, CE, UKCA; normas EMC/ESD listadas acima
