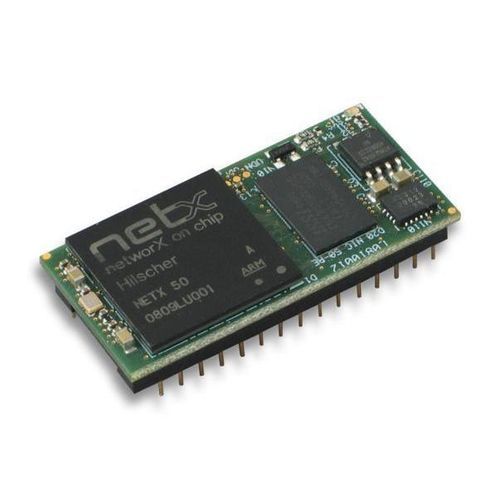

Módulo de comunicação fieldbus NIC 50-RE

EtherCATPowerlinkMODBUS

Visão geral do produto
O NIC 50-RE é um CI de comunicação DIL-32 single-chip concebido como escravo Ethernet em tempo real para dispositivos de campo com custo reduzido. Fornece conectividade de rede compacta para periféricos como leitores de códigos de barras, sistemas de identificação, coletores de válvulas e blocos de E/S através de interfaces host seriais (UART, SPI). Baseado no controlador de rede Hilscher netX, o módulo integra uma interface Ethernet em tempo real/fieldbus com switch de 2 portas e hub. Um único hardware pode suportar vários sistemas de comunicação ao carregar firmwares diferentes; os dados da aplicação são transferidos via comandos simples de leitura/gravação pelas interfaces seriais. Modbus RTU é implementado como protocolo serial e o controlo direto de E/S via registradores de deslocamento externos permite aplicações simples sem processador host. A tecnologia netX assegura uma garantia de fornecimento de 10 anos.

Destaques

• CI de comunicação DIL-32 para dispositivos de campo económicos
• Conexão host via UART ou SPI com Modbus RTU
• Uma plataforma de hardware para múltiplos sistemas Real-Time Ethernet (selecionável por firmware)
• Ligação direta de dados de E/S através de registrador de deslocamento externo (serial síncrono)
• Interfaces uniformes facilitam a reutilização do projeto entre redes
• Atualização de firmware via servidor web integrado

Protocolos suportados

• Modbus RTU Slave
• Modbus RTU Master
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Informações de pedido (tabela)
Nome do produto | Número da peça | Breve descrição
NIC 50-RE | 1541.100/ECS | CI de comunicação DIL-32 - escravo Ethernet em tempo real

Especificações técnicas

• Modelo: NIC 50-RE
• Marca: Hilscher
• Formato: CI de comunicação DIL-32
• Baseado em: controlador de rede Hilscher netX (módulo single-chip)
• Interfaces host: UART, SPI (serial)
• Protocolo serial suportado: Modbus RTU
• Componentes integrados: interface Ethernet em tempo real/fieldbus com switch de 2 portas e hub
• E/S diretas: via registrador de deslocamento externo (controlo de I/O serial síncrono)
• Firmware: intercambiável para suportar múltiplos sistemas Real-Time Ethernet; atualização de firmware via servidor web integrado
• Protocolos suportados: Modbus RTU Slave/Master, VARAN Client, Sercos Slave, PROFINET IO-Device, POWERLINK Controlled Node, Modbus/TCP Server/Client, EtherNet/IP Adapter, EtherCAT Slave
• Número da peça (código de pedido): 1541.100/ECS
• Garantia de fornecimento: garantia de fornecimento de 10 anos (via tecnologia netX)
