Módulo de comunicação serial NIC 50-DNS

MODBUSDeviceNetEthernet

Resumo do produto

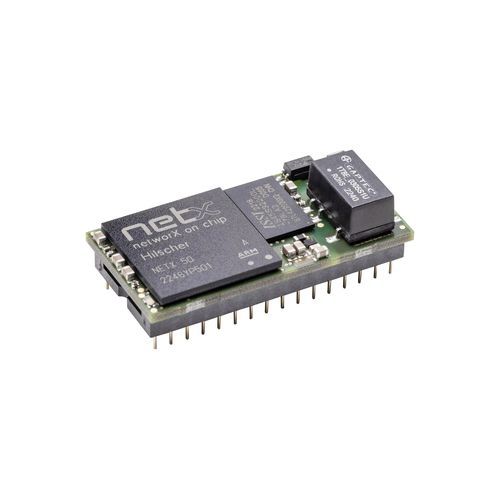

CI de comunicação compacto em DIL-32 concebido como escravo DeviceNet para dispositivos de campo simples sem processador host. Baseado no controlador de rede Hilscher netX, o netIC integra funcionalidades de interface fieldbus/Real-Time Ethernet incluindo switch de 2 portas e hub integrados.

Destaques

• Formato DIL-32 compacto para integração económica
• Ligação ao host via UART ou SPI com suporte Modbus RTU
• Interface escravo DeviceNet com lógica de barramento incorporada
• Ligação direta de I/O através de registo de deslocamento externo (série síncrona)
• Capacidade multiprotocolo mediante alteração de firmware (um netIC para várias redes)

Descrição
O NIC 50-DNS fornece uma solução de comunicação em único chip para dispositivos de campo com baixo débito de dados e sem CPU host. Aplicações típicas: leitores de códigos de barras, sistemas de identificação, manifolds de válvulas e blocos I/O. O módulo expõe comandos simples de leitura/escrita via UART ou SPI; Modbus RTU está implementado como protocolo série, facilitando a integração em dispositivos sem host. Registos de deslocamento convencionais podem ser controlados como I/O digitais através da interface série síncrona, eliminando a necessidade de um processador host em aplicações básicas. O controlador netX garante amplo suporte de protocolos e comportamento de rede robusto.

Protocolos suportados

• Modbus RTU Slave
• Modbus RTU Master
• DeviceNet Slave

Informações de encomenda
Nome do produto — Número de peça — Breve descrição
NIC 50-DNS — 1541.520/DNS — CI de comunicação DIL-32 - escravo DeviceNet

Especificações técnicas

• Modelo: NIC 50-DNS
• Número de peça: 1541.520/DNS
• Encapsulamento: CI de comunicação DIL-32 (DIL-32 compacto)
• Uso pretendido: escravo DeviceNet para dispositivos de campo simples sem processador host
• Interfaces host: UART e SPI (Modbus RTU)
• Suporte de protocolo série: Modbus RTU (Master e Slave)
• Interface de barramento: escravo DeviceNet incluindo lógica de barramento
• Ligação I/O: ligação direta de dados I/O via registo de deslocamento externo (interface série síncrona)
• Baseado no controlador de rede Hilscher netX com switch de 2 portas e hub integrados
• Capacidade multiprotocolo via alteração de firmware
• Garantia de fornecimento: garantia de fornecimento de 10 anos
• Nota de projeto: um design para todas as redes devido a interfaces uniformes
