Módulo de comunicação USB COMX 100CA-RE

Modbus TCPEtherCATPowerlink

Visão geral

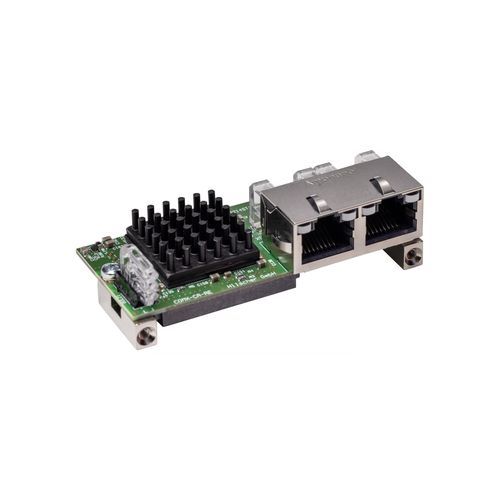

O COMX 100CA-RE é um módulo de comunicação Real‑Time Ethernet destinado à integração em inversores, controladores de robôs, PLCs e outros dispositivos de automação. Executa tarefas de comunicação de forma autónoma relativamente ao processador do equipamento anfitrião e troca dados de processo através de uma Dual‑Port‑Memory acessível por bus de 8/16 bits ou interface SPI a 50 MHz. O módulo suporta os principais protocolos Real‑Time Ethernet como Master ou Slave e inclui duas portas Ethernet para topologias em linha. O protocolo pode ser alterado carregando o firmware e licenças Mestre apropriadas. O controlador netX garante uma disponibilidade de fornecimento de 10 anos.

Destaques

• Interface Real‑Time Ethernet universal (Master ou Slave) com conector de rede integrado
• Um hardware para múltiplos protocolos Real‑Time Ethernet
• Firmware pré‑carregado para utilização imediata
• Atualização de firmware via servidor web integrado
• Ligação ao host via Dual‑Port‑Memory (bus paralelo ou SPI)

Protocolos suportados

• Sercos Master
• PROFINET IO‑Controller
• EtherNet/IP Scanner
• EtherCAT Master
• VARAN Client
• Sercos Slave
• PROFINET IO‑Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Especificações técnicas

• Número de peça: 1531.100
• Tipo: Módulo de comunicação Real‑Time Ethernet
• Controlador de comunicação: netX (netX 100)
• Memória integrada: 8 MB SDRAM; 4 MB Flash serial
• Troca de dados de processo: Dual‑Port‑Memory via bus 8/16 bits ou SPI 50 MHz
• Tensão de alimentação: +3,3 V DC ±5 %
• Corrente típica/máx.: ≈ 700 mA / 750 mA (a 3,3 V)
• Consumo típico: ≈ 2,5 W
• Conector de alimentação: via conector do barramento de sistema X1
• Interface do sistema: Interface de memória paralela Dual‑Port
• Conector do sistema: conector SMT de 50 pinos, soquete (passo 1,27 mm)
• Tamanho da Dual‑Port‑Memory: 16 KByte
• Largura de dados: 8/16 bit
• Standard de comunicação: Ethernet (10BASE‑T / 100BASE‑TX, sem ligação de potencial)
• Funcionalidades Ethernet: auto‑negociação, auto crossover
• Conector Ethernet: 2 × RJ45 (duas portas para topologia em linha)
• Interface de diagnóstico: UART ou USB (sinal disponível na interface host se integrado)
• LEDs: SYS, COM0/COM1, TX/RX0, TX/RX1, LINK0, LINK1
• Temperatura de operação: 0 °C … +65 °C (medição com fluxo de ar 0,5 m/s)
• Temperatura de armazenamento: -40 °C … +85 °C
• Humidade: 10 % … 95 % HR (sem condensação)
• Dimensões (C×L×A): 70 × 30 × 21,5 mm
• Peso: aprox. 35–40 g
• Montagem: parafusos metálicos aparafusáveis (ver comX Design Guide)
• Software de configuração: SYCON.net
• RoHS: sim
• EMC/CE/UKCA: conforme
• Normas EMC: EN 61000‑6‑4, EN 61000‑6‑2; ESD ±6 kV (EN 61000‑4‑2); EFT ±2 kV (EN 61000‑4‑4); Surge 1 kV (EN 61000‑4‑5)
