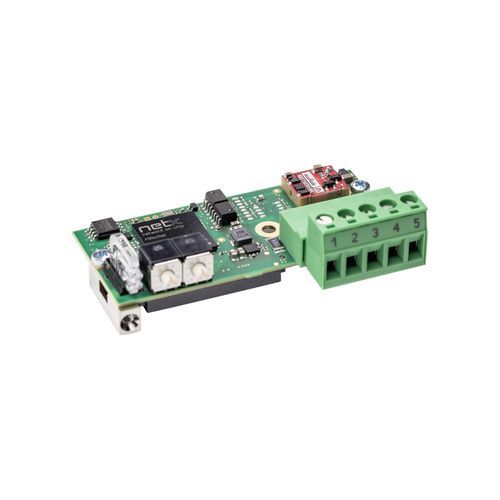

Módulo de comunicação USB COMX 52CA-DNS

serialDeviceNetEthernet

Descrição
O módulo de comunicação COMX 52CA-DNS fornece uma interface de rede compacta para equipamentos de automação (variadores, controladores de robô, PLCs). As comunicações são geridas autonomamente pelo módulo, independentemente da CPU do host. Os dados de processo são trocados através de uma Dual‑Port Memory acessível por barramento paralelo 8/16 bits ou por uma interface SPI rápida de 50 MHz. O módulo opera como DeviceNet Slave e pode ser reconfigurado para outros protocolos carregando firmware e, quando necessário para masters, uma licença de software. Quando aplicável, dispõe de duas portas Ethernet para topologias em linha. O controlador Hilscher netX assegura disponibilidade a longo prazo.

Destaques

• Interface universal DeviceNet Slave com conector de rede onboard
• Posicionamento flexível do conector de rede
• Ligação ao host via Dual‑Port Memory (paralelo) ou SPI (serial, até 50 MHz)
• Substituto compatível funcionalmente para comX 10CA-DNS

Protocolos suportados

• DeviceNet Slave

Especificações técnicas

• Produto / Modelo: COMX 52CA-DNS
• Número de peça: 1581.520 (variante de encomenda 1581.520/DNS)
• Descrição breve: Módulo de comunicação — DeviceNet Slave
• Controlador de comunicação: netX (netX 52)
• Memória integrada: 4 MB Flash serial
• Tensão de alimentação: +3,3 V DC ±5 %
• Corrente típica/máxima: 400 mA / 440 mA (a 3,3 V)
• Consumo típico: aprox. 1,3 W (a 3,3 V)
• Conector de alimentação: via conector do barramento do sistema X1
• Interface de sistema: Dual‑Port Memory paralela ou serial
• Conector (sistema): conector SMT de 50 pinos, tomada
• Passo dos pinos: 1,27 mm
• Tamanho Dual‑Port Memory: 16 KByte (8 KByte inferiores usados pelo firmware)
• Largura de dados: 8/16 bit
• Interface serial Dual‑Port Memory: SPI Slave, modo 3
• Taxa SPI: máx. 50 MHz
• Standard de comunicação: DeviceNet Slave (ISO‑11898, conforme especificação DeviceNet, sem potencial)
• Conector de rede: conector COMBICON, 5 pinos
• Interface de diagnóstico: UART ou USB (sinal na interface host; disponível apenas se integrado no sistema host)
• Indicadores LED: SYS (Estado do sistema) verde: RUN, amarelo: RDY; MNS (Estado da rede do módulo) verde: MS, vermelho: NS
• Elementos de operação: 2 interruptores rotativos para endereço de rede
• Temperatura ambiente (operação): -20 °C … +70 °C (fluxo de ar durante medição: 0,5 m/s)
• Temperatura de armazenamento: -40 °C … +85 °C
• Humidade: 10 % … 95 % HR (sem condensação)
• Altitude: 0 … 2000 m
• Dimensões (C x L x A): 70 mm x 30 mm x 21,5 mm
• Peso: aprox. 35 g … 40 g
• Montagem: com parafusos metálicos rosqueáveis, conforme o Design Guide comX
• Software de configuração: SYCON.net
• Conformidade: RoHS: sim
• Marca CE: sim
• Marca UKCA: sim
• Emissões: EN 61000-6-4 / BS EN 61000-6-4
• Imunidade: EN 61000-6-2 / BS EN 61000-6-2
• ESD (EN 61000-4-2): ± 6 kV, Critério A (descarga por contacto)
• Burst (EN 61000-4-4): ± 2,2 kV, Critério A (linhas de comunicação, blindadas)
• Surge (EN 61000-4-5): 1 kV, Critério A (linhas de comunicação, blindadas)
