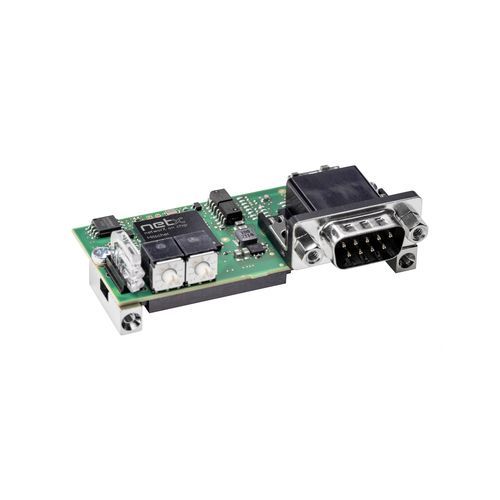

Módulo de comunicação CANopen COMX 52CA-COS

UART2 portas

Módulo para todas as tarefas de comunicação O módulo de comunicação COMX 52CA-COS fornece uma interface de rede pronta para integração em inversores, controladores de robôs, PLCs e outros dispositivos de automação. As tarefas de comunicação são executadas de forma autónoma no módulo, independentemente do processador do equipamento anfitrião. A troca de dados de processo é realizada através de uma memória dual-port acedida por um barramento paralelo de 8/16 bits ou por uma interface SPI rápida de 50 MHz. O módulo utiliza o controlador de rede netX 52 e dispõe de garantia de fornecimento de 10 anos.

Destaques

• Interface CANopen Slave universal com conetor de rede integrado
• Posicionamento flexível do conetor de rede
• Ligação ao host através de memória dual-port paralela ou SPI
• Substituto funcional do comX 10CA-COS

Protocolo suportado

• CANopen Slave

Especificações técnicas

• Número de peça: 1581.540
• Descrição breve: Módulo de comunicação CANopen Slave
• Controlador de comunicação: netX 52
• Memória integrada: Flash série 4 MB
• Tensão de alimentação: +3,3 V DC ±5 %
• Corrente típica / máxima: 370 mA / 400 mA (a 3,3 V)
• Consumo típico: aprox. 1,25 W (a 3,3 V)
• Conetor de alimentação: via conetor do barramento do sistema X1
• Tipo de interface do sistema: Interface de memória dual-port paralela ou série
• Conetor da interface do sistema: conetor SMT de 50 pinos, soquete
• Distância dos pinos: 1,27 mm
• Tamanho da memória dual-port: 16 KByte (8 KByte inferiores usados pelo firmware)
• Largura de dados: 8/16 bit
• Interface de memória dual-port série: SPI Slave, mode 3
• Taxa SPI: máx. 50 MHz
• Norma de comunicação: CANopen Slave
• Tipo de interface CAN: ISO-11898, sem potencial
• Conetor CAN: ficha D-Sub de 9 pinos
• Tipo de interface de diagnóstico: UART ou USB
• Conetor de diagnóstico: sinal na interface host (disponível apenas se integrado no sistema host)
• Indicador LED: SYS estado do sistema — verde: RUN, amarelo: RDY; estado comunicação CAN — verde: STA, vermelho: ERR
• Elementos de operação / Endereço de rede: 2 interruptores rotativos para o endereço
• Temperatura ambiente (operação): -20 °C … +70 °C (fluxo de ar durante a medição: 0,5 m/s)
• Temperatura ambiente (armazenamento): -40 °C … +85 °C
• Humidade: 10 % … 95 % HR (sem condensação)
• Altitude: 0 … 2000 m
• Dimensões (C x L x A): 70 mm x 30 mm x 21,5 mm
• Peso: aprox. 35 g ... 40 g
• Montagem: usando parafusos metálicos aparafusáveis, de acordo com o comX Design Guide
• Software de configuração: SYCON.net
• Conformidade RoHS: sim
• Marca CE: sim
• Marca UKCA: sim
• Emissão: EN 61000-6-4 / BS EN 61000-6-4
• Imunidade: EN 61000-6-2 / BS EN 61000-6-2
• ESD descarga ar: ±8 kV, Critério A
• ESD descarga contacto: ±6 kV, Critério A
• Interferências rápidas (Burst): ±2 kV, Critério A (linhas de comunicação, blindadas)
• Sobretensão (linhas de comunicação e de dados): 1 kV, Critério A (linhas blindadas)
