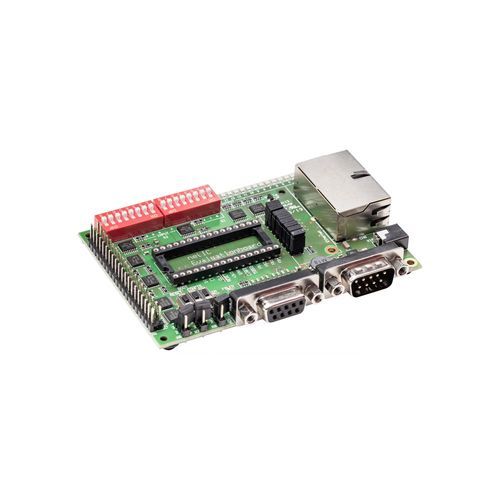

Placa de avaliação NICEB-FB

Título do produto
Placa de avaliação netIC - escravo CANopen, CC-Link, DeviceNet, PROFIBUS DP

Subtítulo
Plataforma de avaliação para dispositivos escravos em fieldbus e Ethernet em tempo real

Destaques

• Uma única placa para avaliar a tecnologia netIC em vários sistemas fieldbus
• Inclui firmware, ferramentas e documentação para avaliação
• Firmware intercambiável permite uso com diferentes sistemas de comunicação
• Garantia de fornecimento de 10 anos baseada na tecnologia do controlador de rede netX

Visão geral
A placa de avaliação NICEB-FB netIC fornece uma solução escrava pronta para dispositivos de campo simples com baixo throughput de dados (ex.: leitores de código de barras, sistemas de identificação, manifolds de válvulas, blocos I/O). A placa integra um módulo de um único chip netIC em formato DIL-32 baseado no controlador de rede Hilscher netX, incluindo uma interface completa de fieldbus/Ethernet em tempo real e um switch de 2 portas e hub integrados. Uma interface host serial (UART e SPI) permite a transferência de payload para a aplicação via comandos simples de leitura/gravação. Carregando diferentes imagens de firmware, o mesmo módulo netIC pode atuar como escravo para múltiplos protocolos. O protocolo serial Modbus RTU está implementado e registradores de deslocamento convencionais podem ser controlados como I/Os digitais através de uma interface serial síncrona, permitindo que aplicações simples funcionem sem um processador host dedicado.

Protocolos suportados

• Modbus RTU Slave
• Modbus RTU Master
• PROFIBUS DP Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Informações de pedido (tabela)
Nome do produto | Número de peça | Breve descrição
NICEB-FB | 1541.000 | Placa de avaliação netIC - escravo CANopen, CC-Link, DeviceNet, PROFIBUS DP

Downloads (disponíveis)
Datasheets e infosheets para módulos embarcados e módulos de comunicação compactos disponíveis (documentos datasheet / infosheet para a categoria de produto).

Especificações técnicas

• Formato: módulo monolítico DIL-32
• Baseado em: controlador de rede Hilscher netX
• Componentes integrados: interface completa de fieldbus / Ethernet em tempo real, switch de 2 portas e hub integrados
• Interfaces host: UART, SPI (interfaces seriais para transferência de payload)
• Protocolo serial suportado: Modbus RTU (implementado)
• Firmware: firmware intercambiável para suportar múltiplos sistemas de comunicação
• Tipos de aplicação: dispositivos de campo simples com baixo throughput de dados (ex.: leitores de código de barras, sistemas de identificação, manifolds de válvulas, blocos I/O)
• Garantia de fornecimento: garantia de entrega de 10 anos vinculada à tecnologia netX
