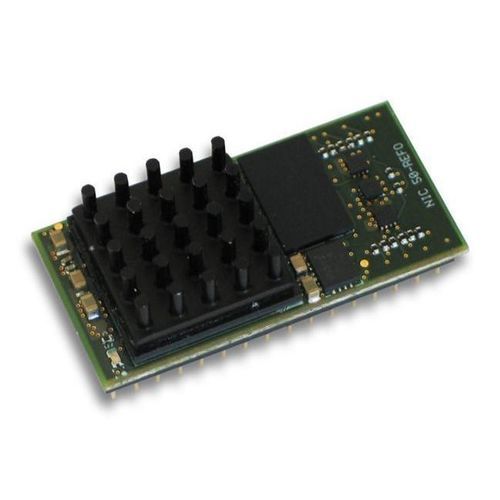

Módulo de comunicação para fibra óptica NIC 50-REFO/PNS

ProfiNetUART2 portas

Visão geral
Solução escrava para dispositivos de campo com baixo fluxo de dados. Projetada para dispositivos simples como leitores de código de barras, sistemas de identificação, manifolds de válvulas ou blocos E/S, a solução fornece uma interface host série compacta (UART ou SPI) para conectar esses dispositivos a redes fieldbus ou Real-Time Ethernet.

Detalhes do produto
NetIC é um módulo single-chip completo com dimensões compactas no formato DIL-32. Baseado na tecnologia do controlador de rede netX, integra todos os componentes necessários para interfaces fieldbus e Real-Time Ethernet, incluindo um switch de 2 portas e um hub. Um design com firmware selecionável permite que um único netIC seja usado em vários sistemas de comunicação. A troca de payload com a aplicação é feita através de comandos simples de leitura/gravação pelas interfaces seriais host. O protocolo Modbus RTU está implementado como protocolo serial.

Destaques

• Módulo de comunicação DIL-32 compacto para dispositivos de campo com custo eficiente
• Conexão host com Modbus RTU via SPI ou UART
• Suporta conexão a cabo de fibra ótica segundo AIDA
• Interface PROFINET IO-Device com diagnóstico estendido
• Um único projeto para múltiplas redes através de interfaces uniformes
• Atualização de firmware via servidor web integrado

Protocolos suportados

• Modbus RTU Slave
• Modbus RTU Master
• PROFINET IO-Device

Informações de pedido (tabela)
Nome do produto | Número de peça | Breve descrição
NIC 50-REFO/PNS | 1541.110/PNS | CI de comunicação DIL-32 para cabo de fibra ótica - PROFINET IO-Device

Especificações técnicas

• Formato: CI de comunicação DIL-32 (módulo single-chip compacto)
• Interfaces host: UART e SPI (interfaces seriais para dispositivos com baixo fluxo de dados)
• Controlador de rede: Baseado na tecnologia netX
• Componentes integrados: switch de 2 portas e hub
• Fibra ótica: Suporta conexão a cabo de fibra ótica segundo AIDA
• Suporte a protocolos: Modbus RTU (master & slave), PROFINET IO-Device (selecionável via firmware)
• Diagnóstico: Interface PROFINET IO-Device com diagnóstico estendido
• Atualização de firmware: Via servidor web integrado
• Casos de uso: Para dispositivos escravos simples (leitores de código de barras, sistemas de identificação, manifolds de válvulas, blocos E/S) com baixo throughput; pode operar sem um processador host dedicado em aplicações muito simples
• Garantia de fornecimento: Garantia de fornecimento de 10 anos (via tecnologia netX)
