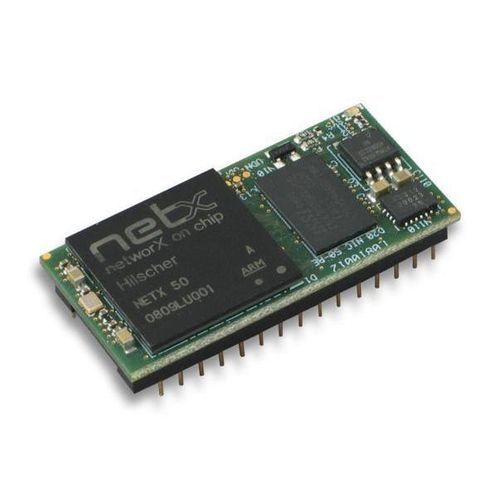

Módulo de comunicação serial NIC 50-RE/NHS

Modbus TCPEtherCATPowerlink

Descrição curta
O NIC 50-RE/NHS é um CI de comunicação compacto em formato DIL-32, sem dissipador, projetado para fornecer conectividade Ethernet em tempo real a dispositivos escravos simples que não possuem processador host próprio.

Destaques

• Módulo DIL-32 compacto para dispositivos de campo com custo eficiente
• Conexão com host via Modbus RTU por SPI ou UART
• Um único hardware suporta múltiplos sistemas Real-Time Ethernet carregando firmware diferente
• Conexão direta de dados I/O via registrador de deslocamento externo (controlo série síncrono)
• Altura reduzida graças a uma folha de gel condutora de calor
• Dispersão direta de calor através da parede do invólucro (não requer dissipador externo)

Descrição
O NIC 50-RE/NHS (netIC) é um módulo de comunicação single-chip baseado no controlador de rede netX. Integra uma interface completa de fieldbus/Ethernet em tempo real com um switch de 2 portas e hub integrado no formato compacto DIL-32. A tecnologia netX abrange uma ampla gama de sistemas fieldbus e Real-Time Ethernet; ao carregar firmwares diferentes, um único NIC pode suportar vários padrões de comunicação.

Interfaces seriais para host (UART, SPI) permitem transferir o payload para a aplicação através de comandos simples de leitura/gravação. O protocolo Modbus RTU está implementado como protocolo serial. Para aplicações escravas muito simples, registradores de deslocamento convencionais podem ser controlados como E/S digitais via a interface serial síncrona, eliminando a necessidade de um processador host separado. Está disponível uma garantia de fornecimento de 10 anos graças ao ciclo de vida netX.

Informações de encomenda
Nome do produto | Número de peça | Breve descrição
NIC 50-RE/NHS | 1541.101/ECS | CI de comunicação DIL-32 sem dissipador - escravo Real-Time Ethernet

Protocolos suportados

• Modbus RTU Slave
• Modbus RTU Master
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Especificações técnicas

• Factor de forma: CI de comunicação DIL-32 (módulo DIL-32 compacto)
• Número de peça: 1541.101/ECS
• Tecnologia central: controlador de rede netX (netIC single-chip)
• Componentes integrados: interface completa de fieldbus/Ethernet em tempo real com switch de 2 portas e hub integrados
• Interfaces host: UART e SPI (interfaces seriais); Modbus RTU implementado como protocolo serial
• I/O: conexão direta de dados I/O via registrador de deslocamento externo (controlo série síncrono)
• Suporte a protocolos: Modbus RTU (Master/Slave), VARAN Client, Sercos Slave, PROFINET IO-Device, POWERLINK Controlled Node, Modbus/TCP (Server/Client), EtherNet/IP Adapter, EtherCAT Slave
• Design térmico: altura reduzida usando folha de gel condutora de calor para dissipação direta através da parede do invólucro (não requer dissipador)
• Casos de uso: dispositivos escravos simples sem processador host (ex.: leitores de código de barras, sistemas de identificação, coletoras de válvulas, blocos I/O)
• Flexibilidade: uma única plataforma de hardware pode suportar múltiplos sistemas Real-Time Ethernet via alteração de firmware
• Confiabilidade / ciclo de vida: garantia de fornecimento de 10 anos baseada no netX
