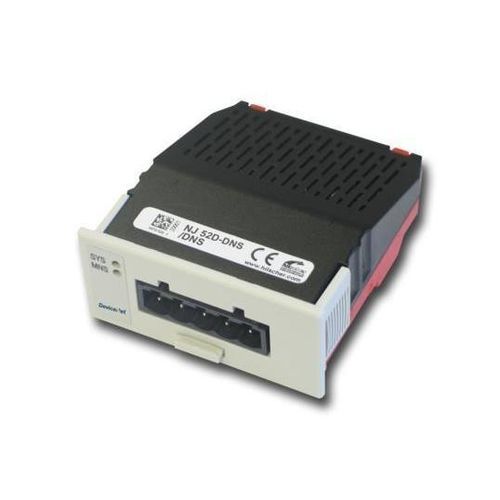

Módulo de interface DeviceNet NJ 52D-DNS

USBPCI

Visão geral
O NJ 52D-DNS é um módulo intercambiável netJACK em um invólucro fechado IP40, projetado para montagem sem ferramentas na cadeia de fornecimento. Fornece uma interface DeviceNet Slave e conecta-se ao host via memória dual‑port paralela ou através de uma interface serial SPI rápida. Substituto funcional do NJ 10D-DNS.

Destaques

• Interface universal DeviceNet Slave em invólucro fechado IP40
• Conexão ao host via memória dual‑port ou SPI
• Instalação plug‑in sem ferramentas em footprint fresado e suportes de retenção
• Não requer acessórios de montagem adicionais
• Substituto compatível com NJ 10D-DNS

Descrição
O módulo intercambiável NJ 52D-DNS (netJACK) destina‑se a mercados embutidos e sistemas host de alto desempenho. Existem variantes com memória dual‑port paralela ou interface SPI Slave de alta velocidade (modo 3, até 50 MHz). O módulo compacto em invólucro fechado IP40 utiliza áreas de contacto e recortes na placa portadora para o conector e os trilhos de montagem, permitindo montagem rápida sem peças adicionais. O netJACK possibilita diversas soluções de comunicação (ex.: drives, HMI, sistemas de identificação) e suporta funções adicionais do cliente (soft‑PLC, visualização ou aplicações personalizadas). Serviços de design e produção para requisitos específicos de clientes estão disponíveis. É garantida entrega por 10 anos graças ao controlador de rede Hilscher netX.

Protocolos

• DeviceNet Slave

Especificações técnicas

• Número da peça: 1672.520
• Descrição breve: Módulo intercambiável SPI - DeviceNet Slave
• Controlador de comunicação: netX 52
• Memória integrada: RAM 8 MB SDRAM; FLASH 4 MB Flash serial EPROM
• Tensão de alimentação: +3,3 V ± 5 % CC
• Corrente típica/máxima: 405 mA / 470 mA
• Consumo típico: 1,55 W
• Interface de sistema - Tipo de barramento: Dual‑Port Memory paralelo ou serial
• Tipo de conector (host): conector de 60 pinos (SAMTEC FSI-130-03-G-D-AB)
• Distância / largura do pino: 0,45 mm / 0,55 mm
• Tamanho da memória Dual‑Port: 64 KByte (16 linhas de endereço), 8 KByte usados pelo firmware (13 linhas de endereço, 8 KByte inferiores)
• Largura de acesso a dados ao DPM: 8/16 bit
• Interface de memória Dual‑Port serial: SPI Slave, modo 3
• Taxa SPI: máx. 50 MHz
• Interface de comunicação (protocolo): DeviceNet Slave
• Tipo de interface DeviceNet: ISO 11898, sem potencial
• Conector DeviceNet: soquete COMBICON, 5 pinos
• Interface de diagnóstico: USB ou UART (sinal na interface host; disponível apenas se integrado no sistema host)
• Indicadores: SYS (Status do Sistema) verde: RUN, amarelo: RDY; MNS (Status de Rede do Módulo) verde: MS, vermelho: NS
• Temperatura ambiente (operação): -25 °C … +70 °C
• Temperatura ambiente (armazenamento): -40 °C … +85 °C
• Altitude: 0 m … 2000 m
• Dimensões (C x L x A): Comprimento: 68,2 mm / 60 mm (com / sem soquete DSUB); Largura: 53,4 mm (painel frontal) / 50,4 mm (corpo); Altura: 25,2 mm (painel frontal) / 19,2 mm (corpo)
• Peso: aprox. 33 g
• Invólucro: Módulo fechado
• Classe de proteção: IP40
• Montagem / Instalação: Via footprint fresado na placa portadora e suportes de retenção. Não são necessários acessórios de montagem.
• Ciclos de montagem/remoção: máx. 10
• Software de configuração: SYCON.net
• Conformidade: RoHS: sim; REACH: sim
• Certificação UL: tipo UL: cURus; arquivo UL: E334100
• EMC / Conformidade: CE: sim; UKCA: sim
• Norma de emissão: EN 55011 / BS EN 55011
• Norma de imunidade: EN 61131-2 / BS EN 61131-2
• Ensaios: Choque: EN60068-2-27 Ea; Vibração: EN60068-2-6 Fc
