Placa de avaliação NRPEB 51-RE

Visão geral

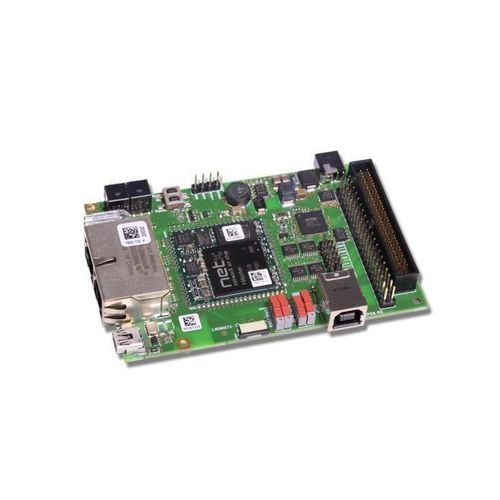

A placa de avaliação netRAPID 51 (NRPEB 51-RE) é uma plataforma de avaliação para aplicações Ethernet em tempo real, equipada com portadores de chip NRP 51-RE. O compacto chip carrier netX de 32 x 32 mm foi projetado para soldagem direta no sistema host (manual ou produção SMD). A placa fornece comunicação Ethernet em tempo real, servidor web integrado e um canal Ethernet transparente adicional para soluções IT baseadas no processador host. A aplicação pode usar a pilha TCP/IP interna via interface socket ou aceder ao MAC Ethernet do netRAPID via interface Ethernet raw.

Destaques

• Avaliação simples da tecnologia netRAPID
• Inclui versão limitada de firmware para avaliação de escravo Real‑Time Ethernet
• Inclui 3 × NRP 51-RE para prototipagem inicial
• Ferramentas e documentação de avaliação incluídas

Recursos IoT e de comunicação
O netRAPID 51-RE integra capacidades IoT, incluindo servidor OPC UA e cliente MQTT. Para tarefas de comunicação estendidas, o módulo inclui Flash SQI, o chip netX multi‑protocolo e SDRAM adicional. Transformadores Ethernet, conectores de rede, LEDs e interruptores de endereço devem ser integrados na PCB do cliente.

Protocolos suportados

• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Informações de encomenda
Nome do produto | Número de peça | Breve descrição
NRPEB 51-RE | 7600.100 | netRAPID 51 Evaluation Board - Real-Time Ethernet

Caracteristicas / especificações técnicas

• Tipo de placa: netRAPID 51 Evaluation Board (equipada com NRP 51-RE)
• Dimensões do chip carrier: 32 x 32 mm (formato selo)
• Inclui: 3 × NRP 51-RE para protótipos iniciais
• Componentes no módulo: chip netX multi‑protocolo, Flash SQI, SDRAM adicional
• Comunicação: escravo Real‑Time Ethernet, servidor web integrado, canal Ethernet transparente
• IoT: servidor OPC UA integrado, cliente MQTT
• Acesso host: TCP/IP interno via socket ou Ethernet raw via MAC
• Requisitos PCB do cliente: transformadores Ethernet, conectores de rede, LEDs, interruptores de endereço
• Firmware: firmware de avaliação limitado incluído; funcionalidade completa requer firmware licenciado carregado na fabricação
• Número de peça: 7600.100
• Estado do produto: End of life
