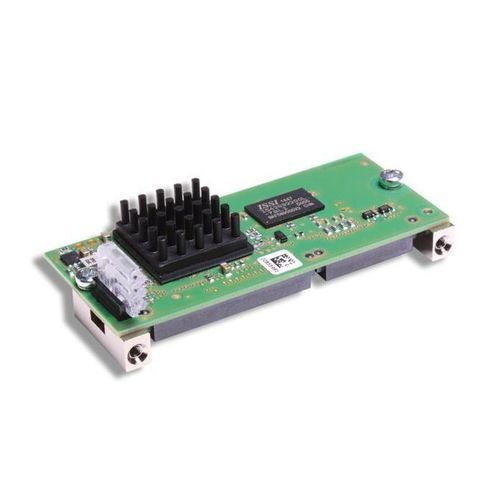

Módulo de comunicação Modbus TCP COMX 51CN-RE

EtherCATPowerlinkProfiNet

Visão geral
O módulo de comunicação comX foi concebido para integração em equipamentos de automação, fornecendo uma interface de rede a inversores, controladores de robô, PLCs e dispositivos semelhantes. As tarefas de comunicação são executadas de forma autónoma no módulo, independentemente do processador host. Os dados de processo são trocados através de uma Dual-Port-Memory acedida por um barramento de 8/16 bits ou através de uma interface SPI rápida de 50 MHz. A família comX suporta os principais protocolos Real-Time Ethernet como Master ou Slave; uma topologia em linha é suportada por duas portas Ethernet. O protocolo de comunicação pode ser alterado carregando o firmware apropriado e (para masters) uma licença de software. A garantia de fornecimento é de 10 anos devido ao controlador de rede Hilscher netX.

Destaques

• Interface Slave Real-Time Ethernet universal com ligação de rede à placa principal
• Permite posicionamento flexível do conector de rede
• Um hardware para todos os protocolos Real-Time Ethernet Slave
• Atualização de firmware via servidor web integrado
• Ligação ao host via memória dual-port ou SPI

Protocolos suportados

• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Informação de encomenda
Designação do produto: COMX 51CN-RE/PNS V3
Número de peça: 1572.100/PNS V3
Descrição breve: Módulo de comunicação SPI - Real-Time Ethernet Slave

Dados técnicos (seleção)
Número de peça: 1572.100
Descrição breve: Módulo de comunicação Real-Time Ethernet
Controlador de comunicação: netX — netX 51
Memória integrada: RAM 8 MB SDRAM; FLASH 4 MB serial Flash
Alimentação: +3.3 V DC ± 5 %
Corrente típica/máxima: aprox. 550 mA / 570 mA (a 3.3 V)
Consumo típico: 1,9 W
Conector de alimentação: via conector do barramento do sistema X1
Interface do sistema: Interface de memória dual-port paralela ou serial
Conector do sistema: conetor SMT de 50 pinos, soquete (passo 1,27 mm)
Tamanho da memória dual-port: 16 KByte; Largura de dados: 8/16 bit
Interface serial dual-port: SPI Slave, modo 3 — Baud max. 50 MHz
Interface de comunicação: Ethernet 10BASE-T / 100BASE-TX, sem potencial; auto negotiation e auto crossover suportados
Conector Ethernet: conetor SMT de 30 pinos, soquete, espaçamento 1,27 mm (tipo de ficha correspondente SAMTEC TFM-115-02-S-D–A)
Interface de diagnóstico: UART ou USB (sinal na interface host; disponível apenas se integrado no sistema host)
Visor / LEDs: SYS (RUN verde / RDY amarelo); COM0/COM1 (verde/vermelho); ACT0/ACT1 (atividade amarelo); LINK0/LINK1 (ligação verde)
Ambiente — Operação: -20 °C … +70 °C (fluxo de ar durante medição: 0,5 m/s); Armazenamento: -40 °C … +85 °C; Humidade: 10 % … 95 % HR (sem condensação)
Dimensões do dispositivo (C x L x A): 70,1 mm x 31,5 mm x 16,0 mm; Peso: aprox. 22 g
Montagem: com parafusos metálicos aparafusáveis, de acordo com o comX Design Guide
Software de configuração: SYCON.net
Conformidade: compatível com RoHS
EMC / Conformidade: Marca CE: sim; Marca UKCA: sim; Emissão EN 61000-6-4; Imunidade EN 61000-6-2; ESD EN 61000-4-2: ±6 kV (Critério B); Burst EN 61000-4-4: ±2,2 kV (fr = 5 kHz), Critério B (linhas de comunicação blindadas); Surge EN 61000-4-5: 1 kV, Critério A (linhas de comunicação blindadas)

Especificações técnicas

• Modelo: COMX 51CN-RE (módulo de comunicação SPI — Real-Time Ethernet Slave)
• Controlador: netX 51
• Memória: 8 MB SDRAM, 4 MB serial Flash
• Interfaces host: memória dual-port (paralela 8/16 bit) ou SPI Slave (modo 3) até 50 MHz
• Ethernet: 10BASE-T / 100BASE-TX com duas portas (suporte a topologia em linha), auto negotiation e auto crossover
• Alimentação: +3.3 V DC ±5 %, consumo típico 1,9 W
• Diagnósticos: UART ou USB (se fornecido pelo host)
• Temperatura de funcionamento: -20 °C … +70 °C; Armazenamento: -40 °C … +85 °C
• Dimensões: 70,1 x 31,5 x 16,0 mm; Peso ≈ 22 g
• Ferramenta de configuração: SYCON.net
• Normas / Certificações EMC: CE, UKCA; EN 61000-6-4 (emissão), EN 61000-6-2 (imunidade)
