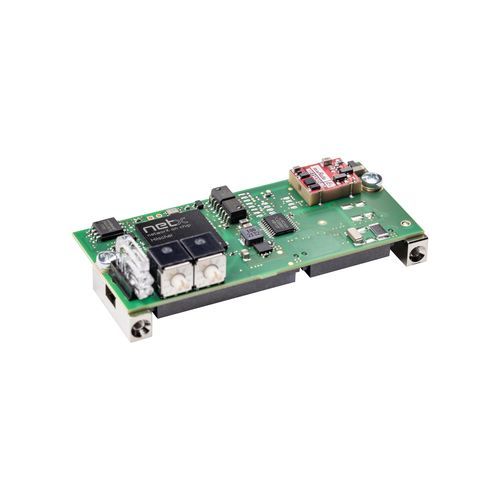

Módulo de comunicação USB COMX 52CN-COS

serialCANopenbarramento CAN

Visão geral
O COMX 52CN-COS é um módulo de comunicação compacto para integração em equipamentos de automação, fornecendo uma interface de rede CANopen em modo escravo. O módulo executa tarefas de comunicação de forma autónoma, independente do processador anfitrião, e troca dados de processo através de memória de porta dupla ou através de uma interface SPI rápida de 50 MHz. O firmware pode ser alterado para suportar protocolos de rede diferentes; a operação em modo master requer uma licença. O módulo baseia‑se no controlador de rede netX 52, garantindo disponibilidade a longo prazo.

Destaques

• Interface CANopen Slave universal com ligação de rede à placa principal
• Posicionamento flexível do conector de rede para facilitar a instalação
• Ligação ao host via memória de porta dupla paralela/serial ou SPI Slave (modo 3)
• Substituto funcionalmente compatível para comX 10CN-COS

Suporte a protocolos

• CANopen Slave

Especificações técnicas

• Número da peça: 1582.540
• Descrição breve: Módulo de comunicação CANopen Slave
• Controlador de comunicação: netX 52
• Memória integrada: 4 MB Flash serial
• Tensão de alimentação: +3,3 V CC ± 5 %
• Corrente típica / máxima: 380 mA / 400 mA (a 3,3 V)
• Consumo típico: aprox. 1,3 W (a 3,3 V)
• Conector de alimentação: via conector do barramento do sistema X1
• Interface do sistema: Interface de memória de porta dupla paralela ou serial
• Conector da interface do sistema: conector SMT de 50 pinos, soquete
• Distância entre pinos: 1,27 mm
• Tamanho da memória de porta dupla: 16 KByte (8 KByte inferiores usados pelo firmware)
• Largura dos dados: 8/16 bit
• Interface de memória de porta dupla serial: SPI Slave, modo 3
• Taxa SPI: máx. 50 MHz
• Padrão de comunicação: CANopen Slave
• Tipo de interface CAN: ISO-11898, sem potencial
• Conector CAN: conector SMT de 30 pinos, soquete, passo 1,27 mm, tipo de ficha correspondente SAMTEC TFM-115-02-S-D–A
• Interface de diagnóstico: UART ou USB (sinal na interface host, disponível apenas se integrado no sistema host)
• Visualização: LED; SYS Estado do sistema (verde: RUN, amarelo: RDY), Estado da comunicação CAN (verde: STA, vermelho: ERR)
• Elementos de operação: Endereço de rede via 2 interruptores rotativos
• Faixa de temperatura ambiente em operação: -20 °C … +70 °C (fluxo de ar durante a medição: 0,5 m/s)
• Faixa de temperatura de armazenamento: -40 °C … +85 °C
• Faixa de humidade: 10 % … 95 % humidade relativa (sem condensação)
• Altitude: 0 … 2000 m
• Dimensões (C x L x A): 70 mm x 30 mm x 21,5 mm
• Peso: aprox. 35 g ... 40 g
• Montagem: usando parafusos metálicos aparafusáveis, conforme comX Design Guide
• Software de configuração: SYCON.net
• Conformidade: RoHS: sim
• Conformidade com diretivas EMC: Marcação CE: sim; Marcação UKCA: sim
• Emissões EMC: EN 61000-6-4 / BS EN 61000-6-4
• Imunidade EMC: EN 61000-6-2 / BS EN 61000-6-2
• Descarga eletrostática (ESD) de acordo com EN 61000-4-2 (descarga por contacto): ± 6 kV, Critério A
• Interferências transitórias rápidas (Burst) de acordo com EN 61000-4-4: ± 2 kV, Critério A (linhas de comunicação, blindadas)
• Sobretensão de acordo com EN 61000-4-5 (linhas de comunicação e dados): 1 kV, Critério A (linhas de comunicação, blindadas)
