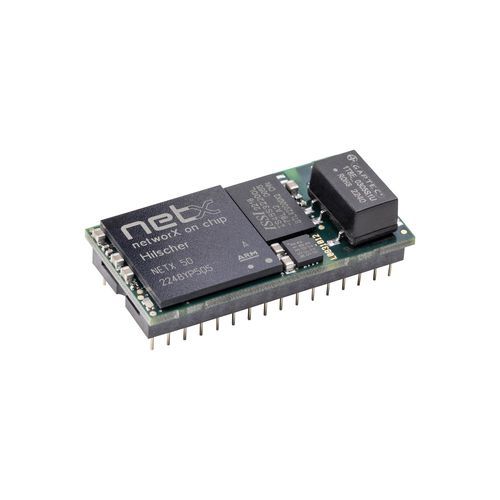

Módulo de comunicação CANopen NIC 50-COS

ModBUS RTUUART2 portas

Visão geral
CI de comunicação compacto DIL-32 para dispositivos de campo simples, fornecendo funcionalidade escrava CANopen e interfaces seriais para host (SPI, UART/Modbus RTU).

Destaques

• Módulo single-chip DIL-32 de pequenas dimensões, ideal para dispositivos de campo econômicos
• Conexão host via SPI ou UART com suporte Modbus RTU
• Interface CANopen Slave integrada, incluindo lógica de barramento
• Conexão I/O direta através de registrador de deslocamento síncrono externo
• Mesmo hardware reutilizável em várias redes alterando o firmware (baseado em netX)
• Switch de 2 portas e hub integrados

Descrição
O netIC NIC 50-COS é uma solução escrava para dispositivos de campo com baixo throughput de dados, como leitores de código de barras, sistemas de identificação, ilhas de válvulas ou blocos I/O. Fornece uma interface host serial (UART ou SPI) para dispositivos sem processador host próprio e implementa Modbus RTU como protocolo serial.

Projetado como um módulo single-chip completo em pacote DIL-32, o netIC baseia-se no controlador de rede Hilscher netX e contém todos os componentes necessários para interfaces fieldbus ou Real-Time Ethernet, incluindo switch de 2 portas e hub integrados. Alterando o firmware, o mesmo hardware pode ser usado em vários sistemas de comunicação.

Se for controlado um registrador de deslocamento síncrono externo como I/O digital, aplicações simples podem operar sem processador host dedicado, transferindo o payload via interface serial.

Graças à tecnologia netX da Hilscher, é oferecida garantia de fornecimento a longo prazo.

Protocolos suportados

• Modbus RTU Slave
• Modbus RTU Master
• CANopen Slave

Informações de pedido
Nome do produto | Número de peça | Breve descrição
NIC 50-COS | 1541.540/COS | CI de comunicação DIL-32 - CANopen Slave

Especificações técnicas

• Modelo: NIC 50-COS
• Pacote: CI de comunicação DIL-32
• Interfaces host: SPI, UART (Modbus RTU)
• Interface fieldbus: CANopen Slave incluindo lógica de barramento
• I/O direto via registrador de deslocamento síncrono externo
• Configurável por firmware para múltiplas redes (baseado em netX)
• Switch de 2 portas e hub integrados
• Garantia de fornecimento a longo prazo (tecnologia netX)
• Número de peça: 1541.540/COS
