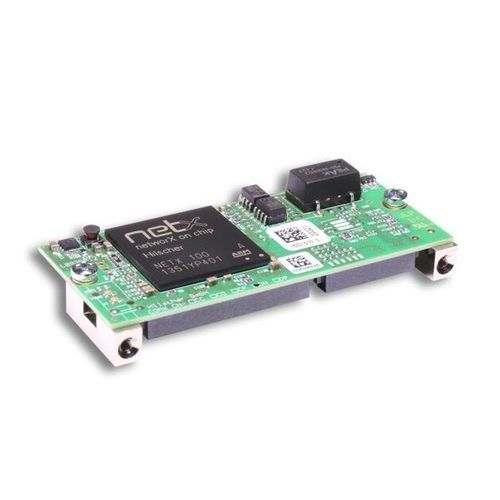

Módulo de comunicação DeviceNet COMX 100CN-DN

para controlador lógico programávelprogramávelcontrolado por microprocessador

Visão geral O módulo COMX 100CN-DN fornece uma interface DeviceNet para integração em equipamentos de automação. Baseado no controlador Hilscher netX 100, executa as tarefas de rede de forma independente do CPU do dispositivo host e permite alteração de protocolo através do carregamento de firmware apropriado (funcionalidades Master/Slave conforme firmware e licença).

Destaques

• Interface DeviceNet (Master ou Slave) com ligação de rede à placa principal
• Posicionamento flexível do conector de rede
• Mesmo hardware suporta operação Master ou Slave
• Firmware pré-carregado para uso imediato
• Conexão ao host via memória Dual-Port (DPM) ou SPI rápida de 50 MHz

Descrição detalhada O módulo troca dados de processo através de uma memória Dual-Port acessível por uma interface de bus paralelo 8/16 bits ou por uma interface SPI de 50 MHz. O controlador netX 100 permite alteração de protocolo carregando o firmware adequado; a operação em modo Master pode exigir licença de software. O módulo destina-se a integração em inversores, controladores de robôs, PLCs e outros sistemas host; as tarefas de rede são executadas autonomamente no módulo.

Protocolos suportados

• DeviceNet Master
• DeviceNet Slave

Dados técnicos

• Modelo: COMX 100CN-DN
• Número de peça: 1532.510
• Descrição do produto: Módulo de comunicação DeviceNet
• Controlador: netX 100
• Memória Dual-Port: 16 KByte; largura de dados 8/16 bit
• RAM: 8 MB SDRAM; Flash: 4 MB serial Flash
• Interface do sistema: DPM paralelo (conector SMT 50 pinos, passo 1,27 mm) ou SPI 50 MHz
• Interface DeviceNet: ISO-11898, conector SMT 30 pinos (1,27 mm), compatível com SAMTEC TFM-115-02-S-D–A
• Diagnóstico: UART ou sinal USB na interface host (se integrado)
• Alimentação: +3,3 V DC ±5 %, corrente típica aprox. 440 mA, máx. 470 mA, potência típica 1,5–1,6 W
• Indicadores: LEDs em X2 para estado do sistema e do módulo
• Temperatura de operação: -20 °C a +65 °C; armazenamento: -40 °C a +85 °C; humidade 10–95 % UR sem condensação
• Dimensões: 70 x 30 x 21,5 mm; Peso: aprox. 35–40 g
• Montagem: parafusos metálicos conforme comX Design Guide
• Software de configuração: SYCON.net
• Conformidade: RoHS, CE, UKCA; normas EMC conforme listadas

Especificações

• Interfaces: DPM paralelo ou SPI 50 MHz para host; DeviceNet (ISO-11898)
• Memória: 8 MB SDRAM, 4 MB serial Flash
• Consumo: ~1,5–1,6 W a +3,3 V DC
• Ambiente: -20 °C … +65 °C em operação
• Dimensões e peso: 70 x 30 x 21,5 mm; ~35–40 g
