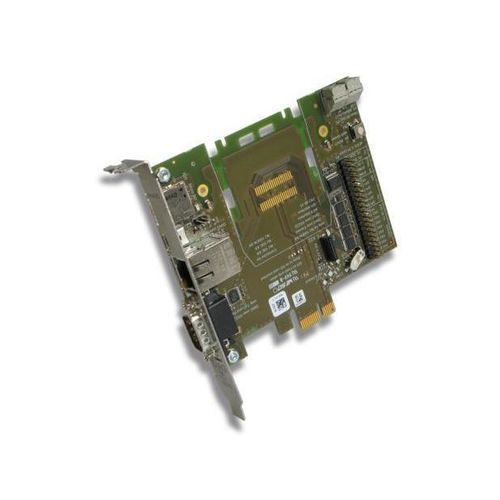

Placa de interface PCI Express NJEB-E

Modbus TCPindustrial

Descrição
Módulo intercambiável PCI Express. O módulo intercambiável universal netJACK com interface PCI Express destina-se especialmente ao mercado embedded e a CPUs de alto desempenho (ex.: Intel Atom®). Existem variantes netJACK alternativas com memória dual-port tradicional ou interface SPI de alta velocidade. Todas as variantes apresentam um projeto compacto fechado IP40 e podem ser montadas sem ferramentas. O conector e os trilhos de montagem são implementados como áreas de contacto ou recortes no sistema host, evitando custos adicionais para o módulo intercambiável. O netJACK pode ser montado rapidamente, antes do envio ou posteriormente pelo cliente final.

Destaques

• Avaliação simples do netJACK com ligação host PCIe
• Ligação ao host via PCI Express
• Uma plataforma de avaliação para múltiplos protocolos
• Instalação plug-in sem ferramentas
• Não são necessários componentes adicionais para montagem e ligação à placa carrier

Protocolos suportados

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• DeviceNet Master
• PROFIBUS DP Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CANopen Slave

Informação de encomenda
Nome do produto | Número da peça | Breve descrição
NJEB-E | 1600.010 | netJACK Evaluation Board PCI Express

Especificações técnicas

• Família de módulos intercambiáveis: netJACK (interface PCI Express)
• Formato: módulo fechado IP40, design compacto, montável sem ferramentas
• Interface host: PCI Express (ligação host via PCIe)
• Interfaces alternativas: memória dual-port ou SPI de alta velocidade (para variantes netJACK)
• Montagem: conector e trilhos de montagem implementados como áreas de contacto/recortes no host; não são necessários componentes adicionais de montagem
• Propósito de avaliação: plataforma de avaliação única para múltiplos protocolos
• Casos de uso suportados: acionamentos, sistemas HMI, sistemas de identificação, soft-PLC, visualização, aplicações personalizadas
• Controlador de rede: Hilscher netX (garantia de fornecimento de 10 anos)
• Número da peça (produto): 1600.010
• Estado do ciclo de vida do produto: Ativo
