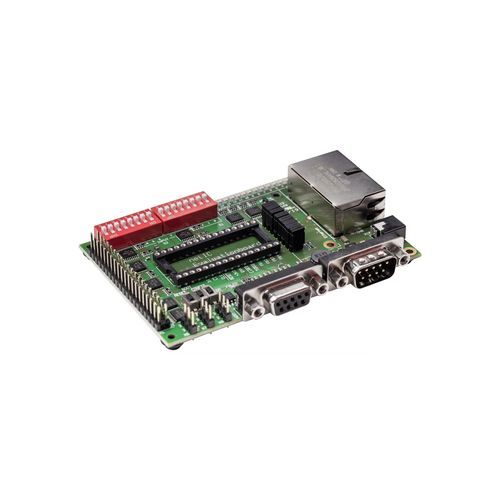

Placa de avaliação NICEB-RE

Visão geral do produto
A NICEB-RE é uma placa de avaliação que implementa o módulo single-chip netIC no formato DIL-32. Fornece uma solução escrava para dispositivos de campo com baixo volume de dados (ex.: leitores de código de barras, sistemas de identificação, coletor de válvulas, blocos I/O) e permite a avaliação de múltiplos protocolos Real-Time Ethernet e fieldbus. A placa é fornecida com firmware, ferramentas e documentação técnica para avaliação.

Principais características

• Plataforma de avaliação da tecnologia netIC
• Uma placa compatível com vários sistemas Real-Time Ethernet
• Inclui imagens de firmware netIC atualizadas para os protocolos suportados
• Fornecida com ferramentas e documentação técnica para avaliação

Descrição funcional
netIC é um módulo de comunicação single-chip compacto baseado no controlador de rede Hilscher netX, no formato DIL-32. Integra um switch de 2 portas e um hub e implementa interfaces de fieldbus/Real-Time Ethernet. O carregamento de diferentes imagens de firmware permite que um único netIC opere em diversos sistemas de comunicação. Para dispositivos de campo simples, as interfaces host seriais (UART e SPI) transferem a carga útil por comandos simples de leitura/gravação; Modbus RTU está disponível como protocolo serial. Registradores de deslocamento síncronos podem controlar E/S digitais sem um processador host separado. Aplica-se uma garantia de fornecimento de 10 anos devido ao controlador netX.

Informações de encomenda (tabela)
Nome do produto | Número de peça | Breve descrição
NICEB-RE | 1540.000 | netIC Evaluation Board - Real-Time-Ethernet slave

Downloads (disponíveis)
Software e documentação técnica estão disponíveis para avaliação. Documentos disponíveis incluem Embedded Modules (Infosheet), Compact Communication Modules (Datasheet), Embedded Module (Infoblatt), Kompakte Kommunikationsmodule (Datenblatt) e Compact Communication Modules (データシート).

Protocolos suportados

• Modbus RTU escravo
• Modbus RTU mestre
• VARAN Client
• Sercos escravo
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• EtherNet/IP Adapter
• EtherCAT escravo

Especificações técnicas

• Formato: CI de comunicação DIL-32 (placa de avaliação disponível)
• Baseado no controlador de rede Hilscher netX (módulo single-chip netIC)
• Switch de 2 portas e hub integrados
• Interfaces host: UART e SPI (serial)
• Suporta múltiplos protocolos Real-Time Ethernet e fieldbus via firmware
• Protocolo serial implementado: Modbus RTU
• Adequado para dispositivos escravos de campo simples (leitores de código de barras, sistemas de identificação, coletor de válvulas, blocos I/O)
• Permite operação sem processador host separado para aplicações simples (controlo via registos de deslocamento síncronos)
• Inclui firmwares netIC atualizados para todos os protocolos
• Garantia de fornecimento de 10 anos
• Número de peça da placa: 1540.000
