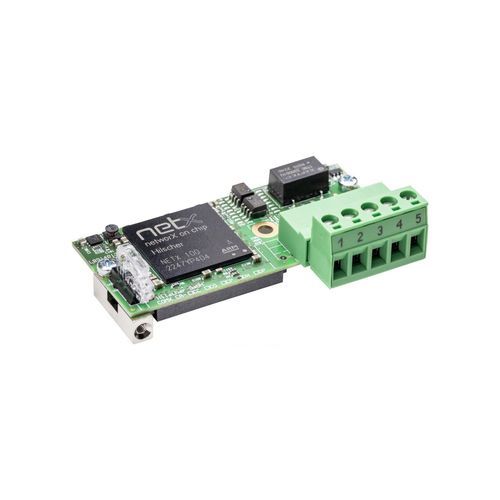

Módulo de comunicação DeviceNet COMX 100CA-DN

para controlador lógico programávelprogramávelcontrolado por microprocessador

Descrição

• Módulo de comunicação com memória Dual‑Port para DeviceNet; módulo de comunicação flexível para automação.
• Interface DeviceNet universal (Master ou Slave) com conector de rede integrado.
• Master ou slave no mesmo hardware; utilizável imediatamente devido ao firmware pré‑carregado.
• Conexão ao host via Dual‑Port‑Memory (acesso por via de bus 8/16 bits ou interface SPI rápida a 50 MHz).

Detalhes do produto
O módulo de comunicação comX foi projetado para ser integrado em dispositivos de automação para fornecer a inversores, controladores de robôs, PLCs, etc. uma interface de rede. As tarefas de comunicação são executadas de forma autónoma no módulo, independentemente do processador do equipamento. O comX suporta os principais protocolos em tempo real como Master ou Slave e satisfaz os requisitos específicos de rede num único módulo. O protocolo de comunicação pode ser alterado carregando o firmware apropriado e uma licença de software para masters. Graças ao controlador de rede Hilscher netX, é garantida uma disponibilidade de fornecimento de 10 anos.

Destaques

• Interface DeviceNet universal (Master ou Slave) com conector de rede integrado
• Master ou slave no mesmo hardware
• Firmware pré‑carregado — utilizável imediatamente
• Conexão ao host via Dual‑Port‑Memory (bus 8/16 bits ou SPI 50 MHz)

Protocolos suportados

• DeviceNet Master
• DeviceNet Slave

Dados técnicos (excerto — tabela)
COMX 100CA-DN | Parameter | Value
Produto – Número da peça | 1531.510
Produto – Breve descrição | Communication Module DeviceNet
Controlador de comunicação | netX – netX 100
Memória integrada – RAM | 8 MB SDRAM
Memória integrada – FLASH | 4 MB serial Flash
Alimentação – Tensão de alimentação | +3.3 V DC ± 5 %
Alimentação – Corrente típica/máx. | aprox. 440 mA / 470 mA (a 3.3 V)
Alimentação – Consumo típico | aprox. 1.5 … 1.6 W
Conector de alimentação | via conector do barramento do sistema X1
Interface do sistema – Tipo | Interface de memória paralela Dual‑Port
Interface do sistema – Conector | Conector SMT de 50 pinos, socket
Interface do sistema – Passo de pinos | 1.27 mm
Interface do sistema – Tamanho memória Dual‑Port | 16 KByte
Interface do sistema – Largura de dados | 8/16 bit
Interface de comunicação – Standard | DeviceNet
Interface de comunicação – Tipo | ISO-11898, segundo especificação DeviceNet, sem potencial
Interface de comunicação – Conector | Conector COMBICON, 5 pinos
Interface de diagnóstico – Tipo | UART ou USB
Interface de diagnóstico – Conector | Sinal na interface host (disponível apenas se integrado no sistema host)
Visualização – LEDs | SYS Estado do sistema (verde: RUN, amarelo: RDY); MNS Estado de rede do módulo (verde: MS, vermelho: NS)
Ambiente – Temperatura ambiente (operação) | -20 °C … +65 °C (fluxo de ar durante a medição: 0.5 m/s)
Ambiente – Temperatura ambiente (armazenamento) | -40 °C … +85 °C
Ambiente – Faixa de humidade | 10 % … 95 % HR (sem condensação)
Dispositivo – Dimensões (C x L x A) | 70 mm x 30 mm x 21.5 mm
Dispositivo – Peso | aprox. 35 g … 40 g
Dispositivo – Montagem | com parafusos metálicos rosqueáveis, segundo comX Design Guide
Configuração | Software de configuração: SYCON.net
Conformidade | RoHS: sim; Marca CE: sim; Marca UKCA: sim
EMC – Emissão | EN 61000-6-4 / BS EN 61000-6-4
EMC – Imunidade | EN 61000-6-2 / BS EN 61000-6-2
EMC – ESD (ar) | EN 61000-4-2: ± 8 kV, Critério B
EMC – ESD (contacto) | EN 61000-4-2: ± 4 kV, Critério B
EMC – Burst (linhas de comunicação & alimentação DeviceNet) | EN 61000-4-4: ± 2 kV, Critério B (não blindado)
EMC – Surge (comunicação & alimentação DeviceNet) | EN 61000-4-5: até 1 kV (várias configurações), Critério B

Especificações

• Modelo: COMX 100CA-DN
• Brand: Hilscher
• Número da peça: 1531.510
• Controlador: netX 100
• RAM: 8 MB SDRAM
• Flash: 4 MB serial Flash
• Tamanho Dual‑Port‑Memory: 16 KByte; Largura de dados: 8/16 bit
• Interfaces host: memória paralela Dual‑Port (socket SMT 50 pinos), SPI rápido 50 MHz ou bus 8/16 bits
• Alimentação: +3.3 V DC ±5 %; corrente típ. ~440 mA; potência típ. ~1.5–1.6 W
• Interface DeviceNet: conforme ISO-11898, conector COMBICON 5 pinos (sem potencial)
• Diagnóstico: sinal UART ou USB na interface host (se integrado)
• LEDs: SYS (RUN/RDY), MNS (MS/NS)
• Temperatura de operação: -20 °C … +65 °C; Armazenamento: -40 °C … +85 °C
• Humidade: 10–95 % sem condensação
• Dimensões: 70 x 30 x 21.5 mm; Peso: ~35–40 g
• Montagem: parafusos metálicos conforme comX Design Guide
• Ferramenta de configuração: SYCON.net
• Conformidade: RoHS, CE, UKCA; normas EMI/EMC e especificações ESD/Burst/Surge conforme tabela acima
