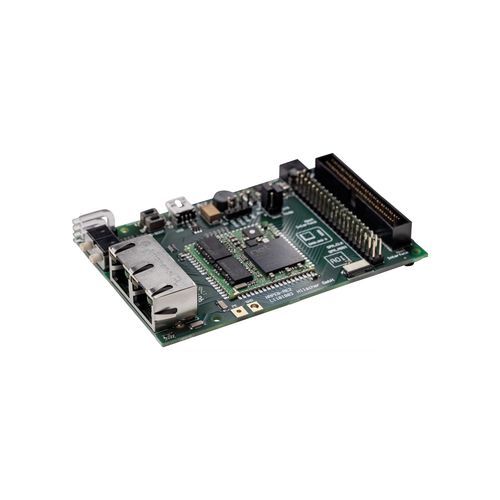

評価ボード NRPEB 52-RE

概要
netRAPID 52 評価ボード NRPEB 52-RE は、顧客独自に開発するリアルタイムイーサネットのスレーブインターフェースに対する迅速かつ安全な代替手段です。キットは、32 x 32 mm のコンパクトな netX チップキャリア（切手サイズ）を中心に構成され、手付けまたは SMD 生産でホストシステムに実装できます。基板上にはイーサネットトランス、SQI フラッシュ、netX マルチプロトコルチップが搭載され、プロトコルスタックは netX の内部 RAM 上で実行されます。ホスト側はネットワークコネクタ、LED、アドレススイッチのみを必要とし、単純な2層 PCB で対応可能です。アプリケーション開発は netRAPID API にて行います。完全な機能を利用するには、製造時に一度ライセンス済みファームウェアを購入して書き込む必要があります。

主なポイント

• netRAPID 技術の簡易評価
• リアルタイムイーサネットスレーブ用の限定ファームウェア版を同梱
• 初期プロトタイプ用に NRP 52-RE チップキャリア 3 個を同梱
• 評価に必要なツールとドキュメントをすべて同梱
• 複数の Real‑Time Ethernet システムに対応する単一ハードウェア

対応プロトコル

• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

注文情報
製品名 | 製品番号 | 簡易説明
NRPEB 52-RE | 7600.200 | netRAPID 52 Evaluation Board - Real-Time Ethernet

仕様 / 技術情報

• 型番：NRPEB 52-RE (netRAPID 52 Evaluation Board)
• 評価キットに含まれるもの：評価ボード、限定版リアルタイムイーサネットファームウェア、NRP 52-RE チップキャリア 3 個、評価用ツールおよびドキュメント
• チップキャリア（netX stamp）サイズ：32 x 32 mm
• 搭載部品：イーサネットトランス、SQI フラッシュ、netX マルチプロトコルチップ
• プロトコルスタック実行：netX の内部 RAM 上で実行
• ホスト要件：ネットワークコネクタ、LED、アドレススイッチのみ；単純な2層 PCB で十分
• アプリ開発：netRAPID API を使用
• ファームウェア：完全機能は製造時にライセンスファームウェアを購入・書き込みが必要
• 対応用途：小スペース向けリアルタイムイーサネットスレーブの開発と試作
• 製品番号：7600.200
