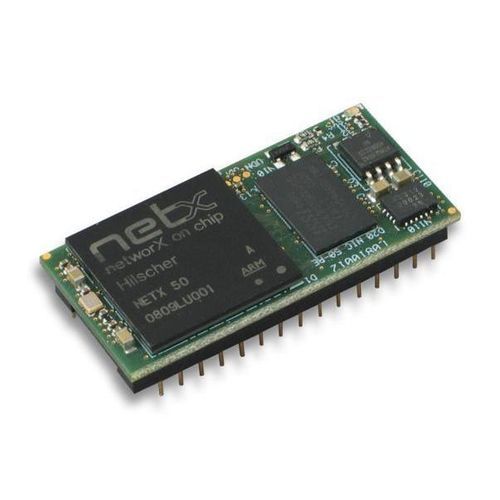

シリアル通信モジュール NIC 50-RE/NHS

Modbus TCPEtherCATPowerlink

簡単な説明
NIC 50-RE/NHS は、ヒートシンクを必要としないコンパクトな DIL-32 通信用ICで、独自のホストプロセッサを持たない単純なスレーブ機器に対してリアルタイムイーサネット接続を提供するよう設計されています。

主な特長

• コスト効率の高いフィールド機器向けのコンパクトな DIL-32 モジュール
• ホスト接続：SPI または UART 経由の Modbus RTU
• 異なるファームウェアをロードすることで複数の Real-Time Ethernet システムに対応可能な単一ハードウェア
• 外部シフトレジスタを介した直接 I/O データ接続（同期シリアル制御）
• 熱伝導性ゲル箔により高さを低減
• 筐体壁面を介した直接放熱（外部ヒートシンク不要）

説明
NIC 50-RE/NHS（netIC）は、netX ネットワークコントローラをベースにしたシングルチップ通信モジュールです。コンパクトな DIL-32 形状に、統合された 2 ポートスイッチとハブを含む完全なフィールドバス／リアルタイムイーサネットインターフェースを内蔵しています。netX 技術は多くのフィールドバスおよびリアルタイムイーサネットシステムをカバーしており、異なるファームウェアをロードすることで 1 台の NIC で複数の通信規格に対応できます。

UART や SPI といったシリアルホストインターフェースにより、読み書きコマンドでペイロードをアプリケーションへ転送します。広く使われる Modbus RTU はシリアルプロトコルとして実装されています。非常に単純なスレーブ用途では、従来のシフトレジスタを同期シリアルインターフェースで制御して直接デジタル I/O として利用できるため、別途ホストプロセッサを必要としません。netX に基づく 10 年間の供給保証が提供されます。

注文情報
製品名 | 品番 | 簡単な説明
NIC 50-RE/NHS | 1541.101/ECS | ヒートシンクなしの DIL-32 通信用IC - リアルタイムイーサネット スレーブ

対応プロトコル

• Modbus RTU Slave
• Modbus RTU Master
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

仕様 / 技術仕様

• フォームファクタ：DIL-32 通信用IC（コンパクト DIL-32 モジュール）
• 品番：1541.101/ECS
• コア技術：netX ネットワークコントローラ（シングルチップ netIC）
• 統合コンポーネント：統合 2 ポートスイッチおよびハブを備えた完全なフィールドバス／リアルタイムイーサネットインターフェース
• ホストインターフェース：UART および SPI（シリアルインターフェース）；Modbus RTU はシリアルプロトコルとして実装
• I/O：外部シフトレジスタを介した直接 I/O データ接続（同期シリアル制御）
• プロトコル対応：Modbus RTU (Master/Slave)、VARAN Client、Sercos Slave、PROFINET IO-Device、POWERLINK Controlled Node、Modbus/TCP (Server/Client)、EtherNet/IP Adapter、EtherCAT Slave
• 熱設計：熱伝導性ゲル箔により高さを低減し、筐体壁面を介して直接放熱（ヒートシンク不要）
• 用途例：ホストプロセッサを持たない単純なスレーブ機器（例：バーコードリーダー、識別システム、バルブマニホールド、I/O ブロック）
• 柔軟性：ファームウェアの変更により単一ハードウェアで複数の Real-Time Ethernet システムをサポート
• 信頼性／ライフサイクル：netX に基づく 10 年間の供給保証
