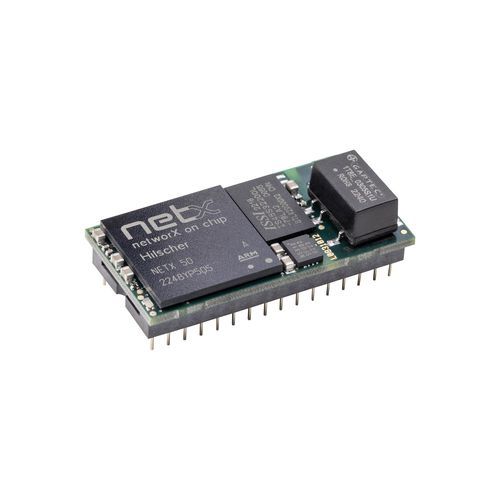

CANopen通信モジュール NIC 50-COS

Modbus RTUUART(非同期シリアル通信)2 ポート

概要
CANopenスレーブ機能とホスト用シリアルインタフェース（SPI、UART/Modbus RTU）を備えた小型DIL-32通信IC。簡易フィールド機器向け。

特長

• コスト効率の高いフィールド機器に適した小型DIL-32シングルチップモジュール
• SPIまたはUARTによるホスト接続（Modbus RTU対応）
• バスロジックを含む統合CANopenスレーブインタフェース
• 外部同期シフトレジスタを介した直接I/O接続
• ファームウェア変更により複数ネットワークで同一ハードウェアを利用可能（netXベース）
• 2ポートスイッチおよびハブを内蔵

説明
netIC NIC 50-COSは、バーコードリーダー、識別システム、バルブマニホールド、I/Oブロックなどの低データスループットのフィールド機器向けのスレーブ通信ソリューションです。独自のホストプロセッサを持たない機器に対して、UARTまたはSPIのシリアルホストインタフェースを提供し、Modbus RTUをシリアルプロトコルとして実装します。

DIL-32パッケージの単一チップモジュールとして設計されたnetICは、Hilscherのネットワークコントローラ netX をベースにしており、2ポートスイッチおよびハブを含むフィールドバス／リアルタイムEthernetインタフェースに必要な全てのコンポーネントを内蔵しています。ファームウェアの変更により、同一ハードウェアを複数の通信システムで再利用できます。

外部の同期シフトレジスタをデジタルI/Oとして制御すれば、単純なアプリケーションは専用のホストプロセッサを必要とせず、シリアルインタフェース経由でペイロードを転送できます。

HilscherのnetX技術により、長期供給保証が提供されます。

対応プロトコル

• Modbus RTU Slave
• Modbus RTU Master
• CANopen Slave

発注情報
製品名 | 部品番号 | 簡易説明
NIC 50-COS | 1541.540/COS | DIL-32 通信IC - CANopen Slave

技術仕様

• モデル: NIC 50-COS
• パッケージ: DIL-32 通信IC
• ホストインタフェース: SPI, UART (Modbus RTU)
• フィールドバスインタフェース: CANopen Slave（バスロジック含む）
• 外部同期シフトレジスタによる直接I/O
• ファームウェアで複数ネットワークに対応（netXベース）
• 2ポートスイッチおよびハブ内蔵
• 長期供給保証（netX技術）
• 部品番号: 1541.540/COS
