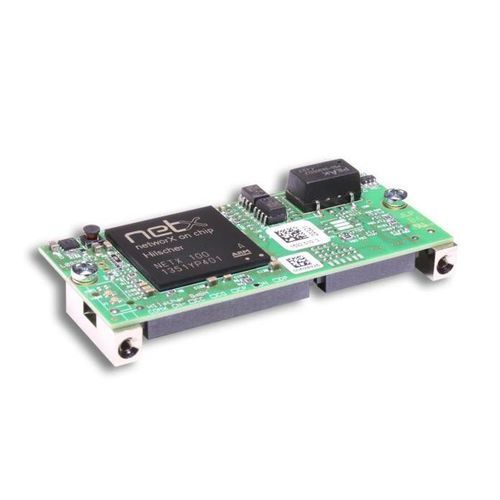

DeviceNet通信モジュール COMX 100CN-DN

プログラマブル ロジック コントローラ用プログラム可能マイクロプロセッサー制御式

概要 COMX 100CN-DN モジュールは、オートメーション機器への組み込み用に DeviceNet インターフェースを提供します。Hilscher の netX 100 コントローラを採用し、ホスト CPU に依存せずにネットワーク処理を実行します。ファームウェアを切替えて Master／Slave 機能や対応プロトコルを選択可能です（Master はソフトウェアライセンスが必要な場合があります）。

特長

• DeviceNet インターフェース（Master または Slave）、メインボードへのネットワーク接続
• ネットワークコネクタの柔軟な配置
• 同一ハードウェアで Master／Slave に対応
• プリロード済みファームウェアで即時使用可能
• ホスト接続：デュアルポートメモリ（DPM）または高速 50 MHz SPI

詳細説明 本モジュールは、8/16 ビット並列バスまたは高速 50 MHz SPI によりアクセス可能なデュアルポートメモリでプロセスデータを交換します。netX 100 コントローラにより、適切なファームウェアの読み込みでプロトコル変更が可能です。インバータ、ロボットコントローラ、PLC 等のホスト機器へ組み込み使用することを想定しており、ネットワーク処理はホストプロセッサに依存せずモジュール内部で自律的に動作します。

サポートプロトコル

• DeviceNet Master
• DeviceNet Slave

技術仕様

• 型式: COMX 100CN-DN
• 品番: 1532.510
• 製品説明: DeviceNet 通信モジュール
• コントローラ: netX 100
• デュアルポートメモリ: 16 KByte、データ幅 8/16 bit
• RAM: 8 MB SDRAM、Flash: 4 MB serial Flash
• システムインターフェース: 並列 DPM（50 ピン SMT、ピッチ 1.27 mm）または 50 MHz SPI
• DeviceNet インターフェース: ISO-11898、30 ピン SMT コネクタ（1.27 mm）、SAMTEC TFM-115-02-S-D–A 相当
• 診断: 組込み時にホストインターフェースで UART または USB 信号
• 電源: +3.3 V DC ±5 %、典型電流 約 440 mA、最大 470 mA、典型消費電力 1.5–1.6 W
• 表示: X2 の LED によるシステムおよびモジュールネットワーク状態表示
• 動作温度: -20 °C ～ +65 °C、保存温度: -40 °C ～ +85 °C、湿度 10–95 %（結露なきこと）
• 寸法: 70 x 30 x 21.5 mm、重量: 約 35–40 g
• 取り付け: comX Design Guide に準拠した金属ボルトによる締結
• 構成ソフトウェア: SYCON.net
• 適合: RoHS、CE、UKCA；EMC 規格は列挙の通り

仕様

• インターフェース: 並列 DPM または 50 MHz SPI（ホスト向け）；DeviceNet（ISO-11898）
• メモリ: 8 MB SDRAM、4 MB serial Flash
• 消費電力: +3.3 V DC で約 1.5–1.6 W
• 環境条件: 動作 -20 °C ～ +65 °C
• 寸法・重量: 70 x 30 x 21.5 mm；約 35–40 g
