USBインターフェース モジュール NJ 100DN-DP

Sub-DRS-485PROFIBUS DP

概要

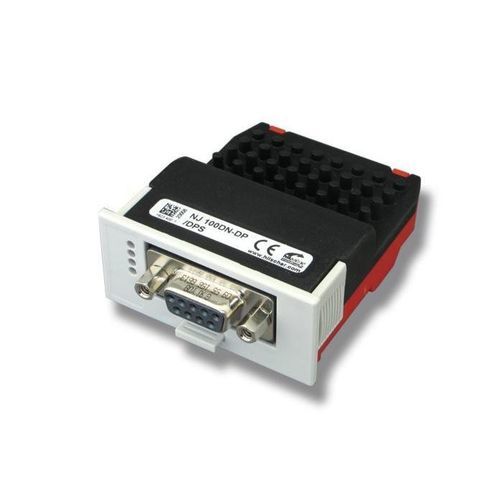

交換可能なモジュール netJACK NJ 100DN-DP は、並列デュアルポートメモリを介して PROFIBUS DP のマスターまたはスレーブ機能を提供します。組込み用途向けに設計され、通信コントローラ netX 100 を統合した閉鎖型 IP40 ハウジングで、キャリアボードへ工具不要で差し込む方式により出荷直前や後からの取り付け・交換が容易です。Hilscher のサポートと netX アーキテクチャにより長期供給が確保され、ソフトPLC、可視化、顧客専用アプリケーションの実装が可能です。

特長

• 閉鎖型 IP40 ハウジングでの汎用 PROFIBUS DP インターフェース（マスター／スレーブ）
• キャリアボードへの工具不要の差し込み式取り付け
• 同一ハードウェアでマスターまたはスレーブをサポート
• 取り付けや接続に追加アクセサリは不要
• ホスト接続は並列デュアルポートメモリ（DPM）経由

対応プロトコル

• PROFIBUS DP Master
• PROFIBUS DP Slave

仕様 / 技術データ

• 部品番号：1623.400
• 簡易説明：Exchangeable Module Dual-port memory - PROFIBUS DP
• 通信コントローラ：netX 100
• 内蔵メモリ：8 MB SDRAM；4 MB シリアル Flash EPROM
• 供給電圧：+3.3 V ± 5 % DC
• 典型 / 最大電流：434 mA / 500 mA
• 典型消費電力：1.43 W
• システムインターフェース（バスタイプ）：並列デュアルポートメモリ
• ホストコネクタ：80 ピンコネクタ (SAMTEC FSI-140-03-G-D-AB)
• ピン間隔 / ピン幅：0.45 mm / 0.55 mm
• DPM サイズ：64 KByte（16 アドレス線）、ファームウェアで 16 KByte 使用
• DPM へのデータアクセス幅：8/16 bit
• 通信インターフェース：RS-485、無電位
• フィールドコネクタ：D-Sub ソケット、9 ピン
• 診断インターフェース：USB または UART（ホストに統合されている場合のみ信号利用可）
• 表示灯：SYS システム状態（緑：RUN、黄：RDY）；COM 通信状態（緑：STA、赤：ERR）
• 動作周囲温度：-20 °C … +70 °C
• 保存周囲温度：-40 °C … +85 °C
• 高度：0 m … 2000 m
• 寸法（L x W x H）：長さ：68.2 mm / 60 mm（DSUB 有 / 無）；幅：53.4 mm（前面） / 50.4 mm（本体）；高さ：25.2 mm（前面） / 19.2 mm（本体）
• 重量：約 68 g
• 筐体：閉鎖モジュール
• 保護等級：IP40
• 取り付け：キャリアボードの加工されたフットプリント穴と保持ブラケットによる。追加の取り付けアクセサリは不要。挿抜回数：最大 10 回
• 設定ソフトウェア：SYCON.net
• 適合性：RoHS：はい；REACH：はい
• UL 認証：cURus、UL ファイル E334100
• EMC / CE / UKCA：CE：はい；UKCA：はい；放射：EN 55011；耐性：EN 61131-2
• 試験：ショック EN60068-2-27；振動 EN60068-2-6
