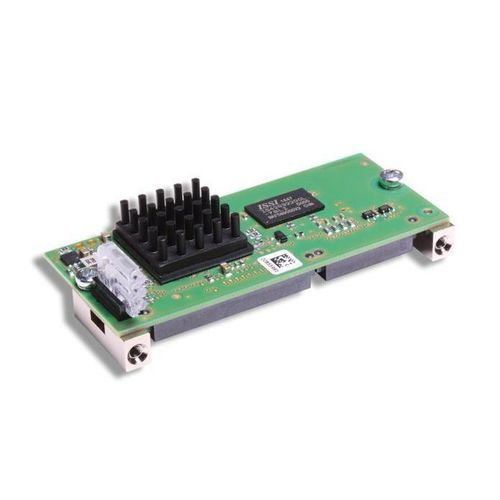

Modbus TCP通信モジュール COMX 51CN-RE

EtherCATPowerlinkProfiNet

概要
comX通信モジュールは、ドライブ、ロボットコントローラ、PLCなどのオートメーション機器に組み込み、ネットワークインターフェースを提供するために設計されています。通信処理はホストプロセッサから独立してモジュール内で自律的に実行されます。プロセスデータは、8/16ビットバス経由でアクセスされるデュアルポートメモリ、または高速50 MHzのSPIインターフェースを介して交換されます。comXファミリは主要なReal-Time Ethernetプロトコルをマスターまたはスレーブとしてサポートし、2ポートのEthernetによりライン・トポロジをサポートします。通信プロトコルは対応するファームウェアのロード（およびマスター用のソフトウェアライセンス）により変更可能です。Hilscher netXネットワークコントローラにより10年間の供給保証が与えられます。

ハイライト

• メインボードへのネットワーク接続を備えた汎用Real-Time Ethernetスレーブインターフェース
• ネットワークコネクタの柔軟な配置を可能にする
• すべてのReal-Time Ethernetスレーブプロトコルに対応する単一ハードウェア
• 統合Webサーバ経由のファームウェア更新
• デュアルポートメモリまたはSPIによるホスト接続

サポートプロトコル

• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

注文情報
製品名称: COMX 51CN-RE/PNS V3
部品番号: 1572.100/PNS V3
簡易説明: 通信モジュール SPI - Real-Time Ethernet Slave

技術データ（抜粋）
部品番号: 1572.100
簡易説明: 通信モジュール Real-Time Ethernet
通信コントローラ: netX — netX 51
内蔵メモリ: RAM 8 MB SDRAM；FLASH 4 MB serial Flash
電源: +3.3 V DC ± 5 %
典型/最大電流: 約 550 mA / 570 mA（3.3 V時）
典型消費電力: 1.9 W
電源コネクタ: システムバスコネクタ X1 経由
システムインターフェース: 並列またはシリアルのデュアルポートメモリインターフェース
システムコネクタ: 50ピン SMT コネクタ、ソケット（ピッチ 1.27 mm）
デュアルポートメモリ容量: 16 KByte；データ幅: 8/16 bit
シリアルデュアルポートメモリインターフェース: SPI Slave、モード3 — 最大ボーレート 50 MHz
通信インターフェース: Ethernet 10BASE-T / 100BASE-TX、無電位；Auto negotiation と Auto crossover 対応
Ethernetコネクタ: 30ピン SMT コネクタ、ソケット、ピッチ 1.27 mm（適合プラグ SAMTEC TFM-115-02-S-D–A）
診断インターフェース: UART または USB（ホストインターフェースでの信号；ホストに統合されている場合のみ利用可能）
表示 / LED: SYS (RUN 緑 / RDY 黄)；COM0/COM1 (緑/赤)；ACT0/ACT1 (動作黄)；LINK0/LINK1 (リンク緑)
環境 — 動作: -20 °C … +70 °C（測定時の気流: 0.5 m/s）；保管: -40 °C … +85 °C；湿度: 10 % … 95 % 相対湿度（結露なきこと）
機器寸法 (L x W x H): 70.1 mm x 31.5 mm x 16.0 mm；重量: 約 22 g
取付: comX Design Guide に従い、ねじ止め可能な金属ボルトを使用して取り付け
設定ソフトウェア: SYCON.net
適合性: RoHS 準拠
EMC / 適合性: CE表示: はい；UKCA表示: はい；放射 EN 61000-6-4；耐性 EN 61000-6-2；ESD EN 61000-4-2: ±6 kV (判定基準 B)；Burst EN 61000-4-4: ±2.2 kV (fr = 5 kHz)、判定基準 B（通信線遮蔽時）；Surge EN 61000-4-5: 1 kV、判定基準 A（通信線遮蔽時）

技術仕様

• モデル: COMX 51CN-RE (通信モジュール SPI — Real-Time Ethernet Slave)
• コントローラ: netX 51
• メモリ: 8 MB SDRAM、4 MB serial Flash
• ホストインターフェース: デュアルポートメモリ（並列 8/16 bit）または SPI Slave（モード3）最大50 MHz
• Ethernet: 10BASE-T / 100BASE-TX、2ポート（ライン・トポロジ対応）、Auto negotiation および Auto crossover 対応
• 電源: +3.3 V DC ±5 %、典型消費 1.9 W
• 診断: UART または USB（ホストが提供する場合）
• 動作温度: -20 °C … +70 °C；保管: -40 °C … +85 °C
• 寸法: 70.1 x 31.5 x 16.0 mm；重量 ≈ 22 g
• 設定ツール: SYCON.net
• 規格 / EMC 認証: CE、UKCA；EN 61000-6-4（放射）、EN 61000-6-2（耐性）
