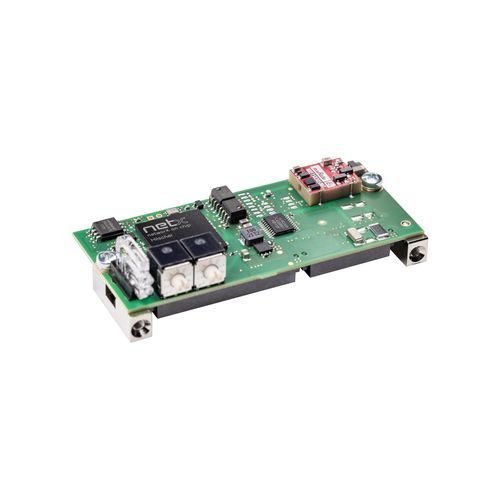

USB通信モジュール COMX 52CN-COS

シリアルCANopenCAN回路

概要
COMX 52CN-COS は、オートメーション機器に組み込んで CANopen のスレーブネットワークインターフェースを提供するコンパクトな通信モジュールです。モジュールはホストプロセッサに依存せず通信タスクを自律的に実行し、デュアルポートメモリまたは高速 50 MHz SPI インターフェースを介してプロセスデータを交換します。ネットワークプロトコルはファームウェアの読み替えにより変更可能で、マスター動作にはライセンスが必要です。netX 52 ネットワークコントローラを採用し、長期供給を見込めます。

主な特長

• メインボードへのネットワーク接続を備えた汎用 CANopen スレーブ インターフェース
• 設置時の利便性を高めるネットワークコネクタの柔軟な配置
• ホスト接続：並列/直列デュアルポートメモリまたは SPI スレーブ（モード3）
• comX 10CN-COS の機能互換代替品

対応プロトコル

• CANopen スレーブ

仕様 / 技術仕様

• 品番: 1582.540
• 簡単な説明: Communication Module CANopen Slave
• 通信コントローラ: netX 52
• 内蔵メモリ: 4 MB シリアル Flash
• 電源電圧: +3.3 V DC ± 5 %
• 典型 / 最大電流: 380 mA / 400 mA (3.3 V 時)
• 典型消費電力: 約 1.3 W (3.3 V 時)
• 電源コネクタ: システムバスコネクタ X1 経由
• システムインターフェース: 並列または直列デュアルポートメモリインターフェース
• システムインターフェースコネクタ: 50 ピン SMT コネクタ、ソケット
• ピンピッチ: 1.27 mm
• デュアルポートメモリサイズ: 16 KByte（下位 8 KByte はファームウェア使用）
• データ幅: 8/16 bit
• シリアルデュアルポートメモリインターフェース: SPI スレーブ、モード 3
• SPI ボーレート: 最大 50 MHz
• 通信規格: CANopen スレーブ
• CAN インターフェース種別: ISO-11898、ポテンシャルフリー
• CAN コネクタ: 30 ピン SMT コネクタ、ソケット、ピッチ 1.27 mm、対応プラグ型 SAMTEC TFM-115-02-S-D–A
• 診断インターフェース: UART または USB（ホストインターフェース上の信号、ホストシステムに統合されている場合のみ利用可能）
• 表示: LED 表示；SYS システムステータス（緑: RUN、黄: RDY）、CAN 通信ステータス（緑: STA、赤: ERR）
• 操作部: 2 個のロータリースイッチによるネットワークアドレス設定
• 動作時環境温度範囲: -20 °C … +70 °C（測定時の気流: 0.5 m/s）
• 保管時温度範囲: -40 °C … +85 °C
• 湿度範囲: 相対湿度 10 % … 95 %（結露なきこと）
• 高度: 0 … 2000 m
• 寸法（L x W x H）: 70 mm x 30 mm x 21.5 mm
• 重量: 約 35 g ... 40 g
• 取り付け: comX Design Guide に従い、ねじ止め可能な金属ボルトを使用
• 設定ソフトウェア: SYCON.net
• 適合性: RoHS: はい
• EMC 指令適合: CE 表示: はい; UKCA 表示: はい
• EMC 放射: EN 61000-6-4 / BS EN 61000-6-4
• EMC 免疫性: EN 61000-6-2 / BS EN 61000-6-2
• 静電気放電 (ESD) EN 61000-4-2（接触放電）: ± 6 kV、判定基準 A
• 急峻な過渡障害（Burst） EN 61000-4-4: ± 2 kV、判定基準 A（通信線、シールド線）
• サージ電圧 EN 61000-4-5（通信およびデータ線）: 1 kV、判定基準 A（通信線、シールド線）
