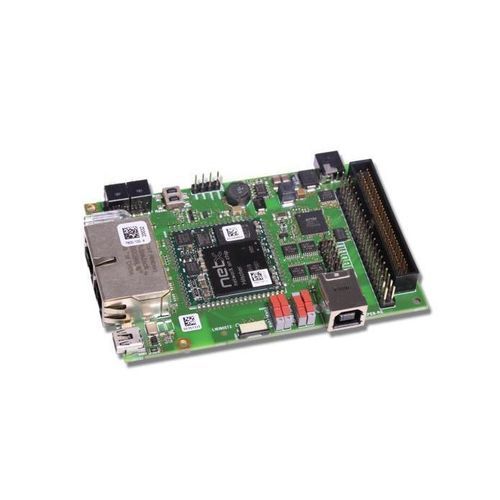

評価ボード NRPEB 51-RE

概要
netRAPID 51 評価ボード（NRPEB 51-RE）は、NRP 51-RE チップキャリアを搭載したリアルタイムEthernet向けの評価プラットフォームです。32 x 32 mm のコンパクトな netX チップキャリアは、ホストシステムへ直接はんだ付けすることを想定しています（手作業または SMD 生産）。ボードはリアルタイムEthernet 通信、組込み Web サーバ、およびホストプロセッサ上での IT ソリューションを可能にする追加の透明なイーサネットチャネルを提供します。アプリケーションはソケットインターフェース経由で内部 TCP/IP スタックにアクセスするか、Raw Ethernet インターフェースで netRAPID の Ethernet‑MAC に直接アクセスできます。

ハイライト

• netRAPID 技術の簡単な評価
• リアルタイムEthernet スレーブ用の限定ファームウェアが含まれる（評価用）
• 初期プロトタイプ向けに NRP 51-RE を 3 個同梱
• 評価用ツールとドキュメントを含む

IoT と通信機能
netRAPID 51-RE は統合 OPC UA サーバおよび MQTT クライアントなどの IoT 機能を備えています。拡張通信タスク向けに SQI フラッシュ、netX マルチプロトコルチップ、および追加 SDRAM を搭載しています。イーサネットトランス、ネットワークコネクタ、LED、アドレススイッチは顧客側の PCB 上で実装する必要があります。

サポートプロトコル

• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

注文情報
製品名 | 型番 | 簡易説明
NRPEB 51-RE | 7600.100 | netRAPID 51 評価ボード - Real-Time Ethernet

特性 / 技術仕様

• ボード種別：netRAPID 51 評価ボード（NRP 51-RE 搭載）
• チップキャリア寸法：32 x 32 mm（切手サイズ）
• 同梱物：初期プロトタイプ用 NRP 51-RE ×3
• モジュール上の構成要素：netX マルチプロトコルチップ、SQI フラッシュ、追加 SDRAM
• 通信：リアルタイムEthernet スレーブ、組込み Web サーバ、透明イーサネットチャネル
• IoT：統合 OPC UA サーバ、MQTT クライアント
• ホストアクセス：ソケット経由の内部 TCP/IP、または MAC 経由の Raw Ethernet でのアクセス
• 顧客 PCB 要件：イーサネットトランス、ネットワークコネクタ、LED、アドレススイッチ
• ファームウェア：評価用の限定ファームウェアが含まれる。全機能利用にはライセンスファームウェアの購入と製造時の書込みが必要
• 型番：7600.100
• 製品ステータス：End of life
