USB通信モジュール COMX 100CA-RE

Modbus TCPEtherCATPowerlink

概要

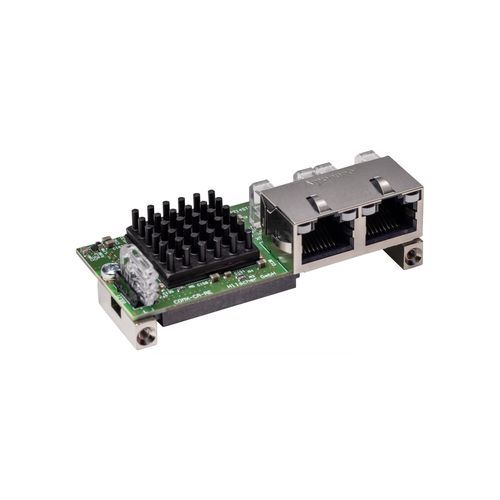

COMX 100CA-RE は、ドライブ、ロボットコントローラ、PLC 等のオートメーション機器への組込みを想定したリアルタイムEthernet通信モジュールです。通信処理はホストプロセッサに依存せずモジュール内で独立して実行され、プロセスデータは8/16ビットバスまたは50 MHz SPI経由でアクセスするDual‑Port‑Memoryにより交換されます。主要なリアルタイムEthernetプロトコルをマスター／スレーブとしてサポートし、ライン構成向けに2ポートのEthernetを備えています。マスター用のライセンスやプロトコルは対応するファームウェアをロードして切替え可能です。netXネットワークコントローラにより10年の供給保証があります。

特長

• オンボードのネットワークコネクタを備えた汎用リアルタイムEthernetインタフェース（Master/Slave）
• 複数のリアルタイムEthernetプロトコルに対応する単一ハードウェア
• 事前にファームウェアが搭載されており即時使用可能
• 統合Webサーバー経由でのファームウェア更新
• ホスト接続はDual‑Port‑Memory（並列バスまたはSPI）経由

対応プロトコル

• Sercos Master
• PROFINET IO‑Controller
• EtherNet/IP Scanner
• EtherCAT Master
• VARAN Client
• Sercos Slave
• PROFINET IO‑Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

仕様

• 部品番号: 1531.100
• タイプ: Real‑Time Ethernet 通信モジュール
• 通信コントローラ: netX (netX 100)
• 内蔵メモリ: 8 MB SDRAM；4 MB シリアルFLASH
• プロセスデータ交換: Dual‑Port‑Memory（8/16ビットバスまたは50 MHz SPI）
• 供給電圧: +3.3 V DC ±5 %
• 典型/最大電流: 約700 mA / 750 mA（3.3 V時）
• 典型消費電力: 約2.5 W
• 電源接続: システムバスコネクタ X1 経由
• システムインタフェース: 並列 Dual‑Port‑Memory インタフェース
• システムコネクタ: 50ピン SMT ソケット（ピッチ 1.27 mm）
• Dual‑Port メモリ容量: 16 KByte
• データ幅: 8/16 bit
• 通信規格: Ethernet (10BASE‑T / 100BASE‑TX, ポテンシャルフリー)
• Ethernet機能: 自動ネゴシエーション、オートクロスオーバー対応
• Ethernetコネクタ: RJ45 ×2（ライン構成用に2ポート）
• 診断インタフェース: UART または USB（ホストインタフェースに信号が出る場合に利用可能）
• LED表示: SYS、COM0/COM1、TX/RX0、TX/RX1、LINK0、LINK1
• 動作温度: 0 °C … +65 °C（風速0.5 m/sで測定）
• 保管温度: -40 °C … +85 °C
• 湿度: 10 % … 95 % 相対湿度（結露しないこと）
• 寸法 (L×W×H): 70 × 30 × 21.5 mm
• 質量: 約35–40 g
• 取付: ねじ止め金属ボルト（comX Design Guide に準拠）
• 設定ソフトウェア: SYCON.net
• RoHS: 対応
• EMC/CE/UKCA: 適合
• EMC 規格: EN 61000‑6‑4, EN 61000‑6‑2; ESD ±6 kV (EN 61000‑4‑2); EFT ±2 kV (EN 61000‑4‑4); Surge 1 kV (EN 61000‑4‑5)
