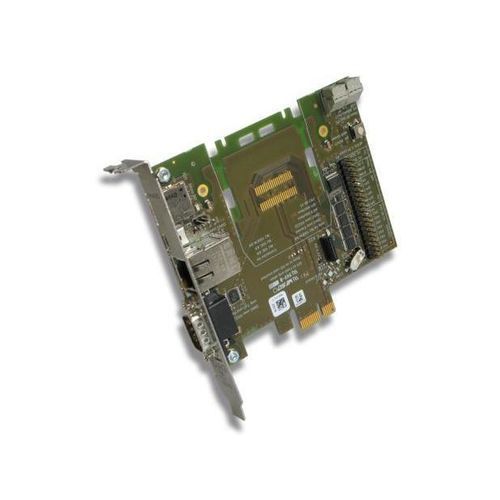

PCI Expressインターフェイス カード NJEB-E

Modbus TCP産業用

説明
PCI Express交換モジュール。PCI Expressインターフェースを備えた汎用交換モジュール netJACK は、特に組込み市場や高性能CPU（例：Intel Atom®）を対象としています。代替の netJACK バージョンでは、従来型のデュアルポートメモリや高速シリアルSPIインターフェースを提供します。すべてのバリアントは密閉型のコンパクトなIP40設計で、工具を使わずに取り付け可能です。コネクタと取付用レールはホストシステム上の接触面や切欠きとして実装されており、交換モジュールに対する追加費用が発生しません。netJACK は出荷前でも、後でエンドユーザーが取り付けても迅速に設置できます。

ハイライト

• PCIeホスト接続による netJACK の簡易評価
• ホスト接続：PCI Express
• 複数プロトコルに対応する単一の評価プラットフォーム
• 工具不要のプラグイン設置
• キャリアボードへの取付や接続に追加部品は不要

サポートプロトコル

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• DeviceNet Master
• PROFIBUS DP Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CANopen Slave

発注情報
製品名 | 製品番号 | 簡単な説明
NJEB-E | 1600.010 | netJACK Evaluation Board PCI Express

技術仕様

• 交換モジュールファミリ：netJACK（PCI Express インターフェース）
• フォームファクタ：閉鎖型IP40モジュール、コンパクト設計、工具不要で取り付け可能
• ホストインターフェース：PCI Express（PCIeによるホスト接続）
• 代替インターフェース：デュアルポートメモリまたは高速SPI（代替 netJACK バージョン用）
• 取付：コネクタおよび取付レールはホスト上に接触面／切欠きとして実装；追加の取付部品は不要
• 評価目的：複数プロトコルに対応する単一の評価プラットフォーム
• 対応ユースケース：ドライブ、HMI システム、識別システム、ソフトPLC、可視化、カスタムアプリケーション
• ネットワークコントローラ：Hilscher netX（10年の供給保証）
• 製品番号：1600.010
• 製品ライフサイクルステータス：アクティブ
