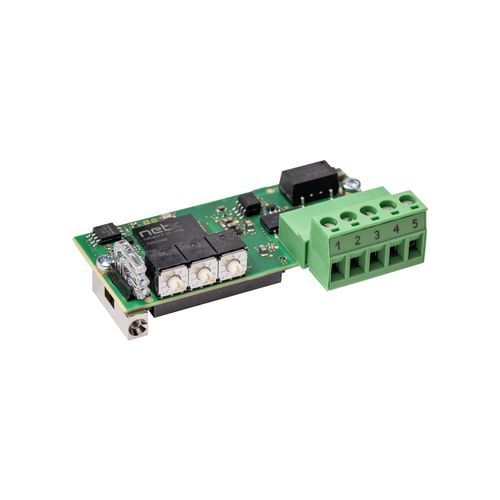

USB通信モジュール COMX 52CA-CCS

シリアルRS-485CC-Link

製品概要
comX通信モジュールは、オートメーション機器に組み込んで、ドライブ、ロボットコントローラ、PLCなどにネットワークインターフェースを提供するためのモジュールです。通信処理はホストプロセッサとは独立してモジュール内で自律的に実行されます。
プロセスデータは、デュアルポートメモリ（並列8/16ビット）または高速SPIインターフェース（最大50 MHz）で交換されます。
comXは主要なリアルタイムEthernetプロトコルをマスター／スレーブとしてサポートし、適切なファームウェアとソフトウェアライセンスをロードすることでプロトコル変更が可能です。ネットワークコネクタの位置は柔軟に配置できます。Hilscher netXネットワークコントローラにより10年間の供給保証が提供されます。

特徴

• オンボードのネットワークコネクタを備えた汎用CC-Linkスレーブインターフェース
• ネットワークコネクタの柔軟な配置が可能
• ホスト接続は並列デュアルポートメモリまたはSPIを使用
• comX 10CA-CCSの機能互換代替品

対応プロトコル

• CC-Link スレーブ

技術データ（概要）
品番: 1581.740
簡易説明: 通信モジュール CC-Link スレーブ
通信コントローラ: netX (netX 52)
内蔵メモリ: 4 MB シリアルフラッシュ
供給電圧: +3.3 V DC ±5 %
典型/最大電流: 400 mA / 410 mA (3.3 V時)
典型消費電力: 約 1.35 W (3.3 V時)
電源接続: システムバスコネクタ X1 経由
システムインターフェース: 並列またはシリアルのデュアルポートメモリインターフェース
システムコネクタ: 50ピン SMT コネクタ、ソケット (ピッチ 1.27 mm)
デュアルポートメモリ容量: 16 KByte (下位8 KByteはファームウェアで使用)
データ幅: 8/16 ビット
シリアルデュアルポートメモリインターフェース: SPI スレーブ、モード3 (最大50 MHz)
通信規格: CC-Link バージョン2.0および1.1 (CC-Link standard V.2.00 BAP-05025-J準拠)
インターフェース種別: RS-485、無電位; コネクタ: 5ピンねじ端子 (RIACON type 166)
診断インターフェース: UARTまたはUSB（ホストインターフェースに統合されている場合に信号が利用可能）
LED表示: SYS システムステータス (緑: RUN、黄: RDY); L RUN / L ERR (緑: L RUN、赤: L ERR)
操作要素: ネットワークアドレス用ロータリスイッチ2個、ボーレート用ロータリスイッチ1個
動作周囲温度: 0 °C … +55 °C（測定時の気流: 0.5 m/s）
保管周囲温度: -40 °C … +85 °C
湿度: 10 % … 95 % RH（非結露）
高度: 0 … 2000 m
外形寸法 (L x W x H): 70 mm x 30 mm x 21.5 mm
重量: 約 35 g … 40 g
取り付け: comX Design Guide に従いネジ止め可能な金属ボルトで固定
設定ソフトウェア: SYCON.net
適合: RoHS: yes; CE: yes; UKCA: yes
EMC（放射）: EN 61000-6-4 / BS EN 61000-6-4
EMC（耐性）: EN 61000-6-2 / BS EN 61000-6-2
ESD (EN 61000-4-2, 接触放電): ±6 kV, 判定基準 A
Burst (EN 61000-4-4): ±2.2 kV, 判定基準 A（通信線、シールド時）
サージ (EN 61000-4-5): 1 kV, 判定基準 A（通信線、シールド時）

仕様

• モデル: COMX 52CA-CCS
• 品番: 1581.740
• 機能: 通信モジュール SPI - CC-Link スレーブ
• コントローラ: netX 52
• フラッシュメモリ: 4 MB シリアルフラッシュ
• デュアルポートメモリ: 16 KByte (下位8 KByteはファームウェア使用)
• ホストインターフェース: 並列デュアルポートメモリまたはSPI (SPI スレーブ モード3、最大50 MHz)
• ホスト接続コネクタ: 50ピン SMT ソケット、ピッチ 1.27 mm
• ネットワークインターフェース: RS-485（無電位）、5ピンねじ端子
• 供給電圧: 3.3 V DC ±5 %; 典型電流 400 mA
• 消費電力: 約 1.35 W (3.3 V時)
• LED: SYS (RUN/RDY), L RUN/L ERR
• アドレス/ボーレート選択: ロータリスイッチ（アドレス用2、ボーレート用1）
• 動作温度: 0 °C ～ +55 °C
• 保管温度: -40 °C ～ +85 °C
• 湿度: 10–95 % RH 非結露
• 外形寸法: 70 x 30 x 21.5 mm; 重量 約35–40 g
• 取り付け: comX Design Guide に従ったネジ止め金属ボルト
• 設定ソフトウェア: SYCON.net
• 規格 / 適合: RoHS, CE, UKCA; EMC 放射 EN 61000-6-4; 耐性 EN 61000-6-2
