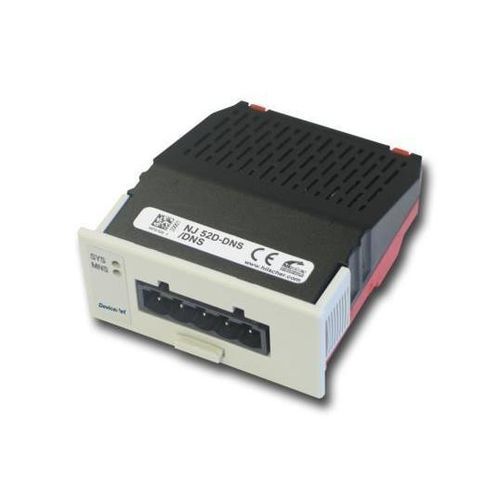

DeviceNetインターフェース モジュール NJ 52D-DNS

USBPCI

概要
NJ 52D-DNS は、配送チェーン上で工具を使わずに取り付け可能な、閉鎖型 IP40 筐体の交換可能な netJACK モジュールです。DeviceNet スレーブインターフェースを提供し、ホストとは並列のデュアルポートメモリまたは高速 SPI シリアルインターフェースで接続します。NJ 10D-DNS の機能互換代替品です。

特長

• 閉鎖型 IP40 筐体に収めた汎用 DeviceNet スレーブインターフェース
• ホスト接続：デュアルポートメモリまたは SPI
• フットプリントと保持ブラケットへの工具不要のプラグイン取付
• 追加の取り付け付属品不要
• NJ 10D-DNS と機能互換

説明
NJ 52D-DNS（netJACK）交換モジュールは、組込み市場および高性能ホストシステムを対象としています。並列デュアルポートメモリまたは高速 SPI スレーブ（モード3、最大50 MHz）を備えたバリアントを用意しています。コンパクトな閉鎖型 IP40 モジュールは、コネクタおよび取付レール用のキャリア基板上の接触面や切り欠きを利用するため、追加部品なしで迅速に取り付けられます。netJACK はドライブ、HMI、識別システムなど幅広い通信ソリューションを可能にし、soft‑PLC、可視化、カスタムアプリケーションなどの顧客機能もサポートします。顧客仕様向けの設計・生産サービスを提供します。Hilscher netX ネットワークコントローラにより、10 年間の供給保証が付与されます。

プロトコル

• DeviceNet スレーブ

技術仕様

• 部品番号: 1672.520
• 簡易説明: 交換モジュール SPI - DeviceNet スレーブ
• 通信コントローラ: netX 52
• 内蔵メモリ: RAM 8 MB SDRAM；FLASH 4 MB シリアル Flash EPROM
• 供給電圧: +3.3 V ± 5 % DC
• 典型/最大電流: 405 mA / 470 mA
• 典型消費電力: 1.55 W
• システムインターフェース - バスタイプ: 並列またはシリアル Dual‑Port Memory
• コネクタ型（ホスト）: 60 ピンコネクタ (SAMTEC FSI-130-03-G-D-AB)
• ピン間隔 / ピン幅: 0.45 mm / 0.55 mm
• デュアルポートメモリサイズ: 64 KByte (16 アドレス線)、ファームウェアで使用される 8 KByte (13 アドレス線、下位 8 KByte)
• DPM へのデータアクセス幅: 8/16 bit
• シリアルデュアルポートメモリインターフェース: SPI スレーブ、モード 3
• SPI ボーレート: 最大 50 MHz
• 通信インターフェース（プロトコル）: DeviceNet スレーブ
• DeviceNet インターフェース型式: ISO 11898、非電位依存
• DeviceNet コネクタ: COMBICON ソケット、5 ピン
• 診断インターフェース: USB または UART（ホストインターフェース上の信号；ホストシステムに統合されている場合のみ利用可能）
• 表示: SYS（システムステータス）緑: RUN、黄: RDY；MNS（モジュールネットワークステータス）緑: MS、赤: NS
• 動作周囲温度: -25 °C … +70 °C
• 保管周囲温度: -40 °C … +85 °C
• 高度: 0 m … 2000 m
• 寸法 (L x W x H): 長さ: 68.2 mm / 60 mm (DSUB ソケット有 / 無)；幅: 53.4 mm (前面) / 50.4 mm (本体)；高さ: 25.2 mm (前面) / 19.2 mm (本体)
• 重量: 約 33 g
• 筐体: 閉鎖モジュール
• 保護等級: IP40
• 取り付け / インストール: キャリア基板のフットプリント穴と保持ブラケットを介して。取り付け付属品は不要。
• 取り付け/抜去サイクル: 最大 10 回
• 構成ソフトウェア: SYCON.net
• 適合性: RoHS: はい；REACH: はい
• UL 認証: UL タイプ: cURus；UL ファイル: E334100
• EMC / 適合: CE: はい；UKCA: はい
• 放射規格: EN 55011 / BS EN 55011
• 耐性規格: EN 61131-2 / BS EN 61131-2
• 試験: 衝撃: EN60068-2-27 Ea；振動: EN60068-2-6 Fc
