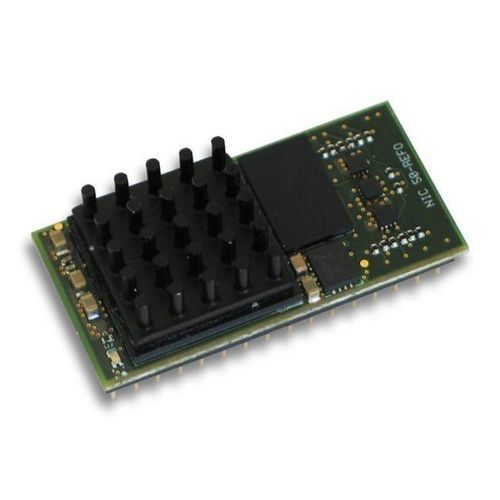

光ファイバー用通信モジュール NIC 50-REFO/PNS

ProfiNetUART(非同期シリアル通信)2 ポート

概要
低データスループットの現場機器向けスレーブソリューション。バーコードリーダー、識別システム、バルブマニホールド、I/Oブロックなどの簡易な現場機器を、UARTまたはSPIなどのシリアルホストインターフェースを介してフィールドバスやリアルタイムEthernetネットワークに接続するために設計されています。

製品詳細
NetICはコンパクトなDIL-32フォームファクタの単一チップモジュールです。netXネットワークコントローラ技術をベースに、2ポートスイッチとハブを含むフィールドバスおよびリアルタイムEthernetインターフェースに必要なコンポーネントをすべて統合しています。ファームウェアを切り替えることで、1つのnetICが複数の通信システムに対応可能です。ペイロードはシリアルホストインターフェースを介した簡単な読み書きコマンドでアプリケーションに転送されます。広く使われているModbus RTUはシリアルプロトコルとして実装されています。

ハイライト

• コスト効率の高い現場機器向けのコンパクトなDIL-32通信モジュール
• SPIまたはUART経由でのModbus RTUによるホスト接続
• AIDA準拠の光ファイバーケーブル接続をサポート
• 拡張診断を備えたPROFINET IO-Deviceインターフェース
• 統一インターフェースにより複数ネットワークで同一設計を採用可能
• 統合ウェブサーバー経由でのファームウェア更新

対応プロトコル

• Modbus RTU Slave
• Modbus RTU Master
• PROFINET IO-Device

注文情報（表）
製品名 | 部品番号 | 簡易説明
NIC 50-REFO/PNS | 1541.110/PNS | 光ファイバーケーブル用DIL-32通信IC - PROFINET IO-Device

技術仕様

• フォームファクタ: DIL-32通信IC（コンパクトな単一チップモジュール）
• ホストインターフェース: UARTおよびSPI（低データスループット機器向けのシリアルインターフェース）
• ネットワークコントローラ: netX技術ベース
• 統合コンポーネント: 2ポートスイッチおよびハブ
• 光ファイバー: AIDA準拠の光ファイバーケーブル接続をサポート
• プロトコルサポート: Modbus RTU（マスター＆スレーブ）、PROFINET IO-Device（ファームウェア選択可能）
• 診断: 拡張診断機能を持つPROFINET IO-Deviceインターフェース
• ファームウェア更新: 統合ウェブサーバー経由
• ユースケース: 低データスループットの簡易スレーブ機器（バーコードリーダー、IDシステム、バルブマニホールド、I/Oブロック）向け；非常に簡易な用途では専用ホストプロセッサなしで動作可能
• 供給保証: 10年の供給保証（netX技術により）
