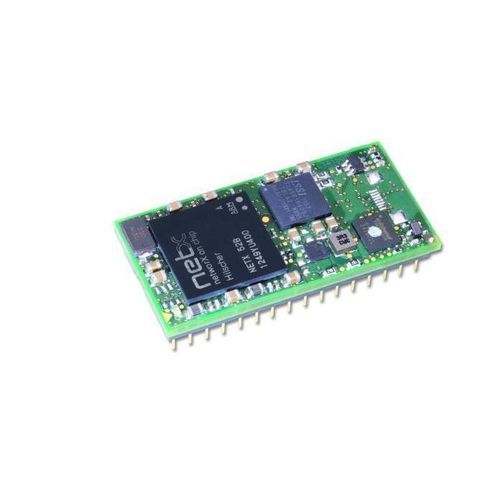

フィールドバス通信モジュール NIC 52-REFO

ProfiNetModbus RTUイーサネット

製品見出し
光ファイバーケーブル用 DIL-32 通信IC - PROFINET IO-Device

サブヘッドライン
光ファイバー接続とシリアルホストインターフェース（UART、SPI）を備えた簡易スレーブ機器向けのコンパクトなnetICソリューション。

概要
NIC 52-REFOは、DIL-32 形状の小型シングルチップ通信モジュール（netIC）で、バーコードリーダー、識別システム、バルブマニホールド、I/Oブロックなど、光ファイバーケーブル経由でフィールドバスやリアルタイムEthernetシステムに接続する必要のある簡易なフィールド機器向けに設計されています。netICはnetX 52ベースの完全なネットワークコントローラを統合し、2ポートスイッチとハブを内蔵します。低スループット用途向けにUARTやSPIなどのシリアルホストインターフェースを提供します。異なるファームウェアをロードすることで1つのハードウェアで複数の通信システムに対応可能です。外部シフトレジスタ経由での直接I/Oデータ交換により、ホストプロセッサを必要としない非常に簡素な機器での動作が可能です。netX技術に基づく10年間の供給保証があります。

ハイライト

• netX 52 ベースのコンパクトなリアルタイムイーサネットスレーブモジュール
• SPIまたはUART経由のModbus RTUによるホスト接続
• 高さを抑え、高いネットワーク負荷下でのパフォーマンス向上
• 外部シフトレジスタによる直接I/Oデータ接続（同期シリアル）
• 統一インターフェースとファームウェアにより1つの設計で複数のネットワークに対応
• 統合Webサーバ経由でのファームウェア更新

説明
低スループットの簡易フィールド機器は、UARTやSPIなどのシリアルホストインターフェースを使用してnetICと通信します。NIC 52-REFOはnetX 52ネットワークコントローラをベースとしたDIL-32フォーマットの完全なシングルチップソリューションです。フィールドバスおよびリアルタイムイーサネットの接続に必要なコンポーネント（2ポートスイッチとハブを含む）を備えています。適切なファームウェアをロードすることで複数の通信システムに対応します。アプリケーションのペイロードはシリアルインターフェースを介した簡単な読み書きコマンドで転送されます；Modbus RTUはシリアルプロトコルとして実装されています。従来のシフトレジスタを同期シリアルインターフェースで制御することで、追加のホストプロセッサなしに基本的なデジタルI/Oを実現します。基盤となるnetXプラットフォームにより10年間の供給保証が適用されます。

対応プロトコル

• Modbus RTU Slave
• Modbus RTU Master
• PROFINET IO-Device

発注情報（表）
製品名 | 部品番号 | 簡単な説明
NIC 52-REFO | 1544.110/PNS | 光ファイバーケーブル用 DIL-32 通信IC - PROFINET IO-Device

技術仕様

• フォームファクタ：DIL-32 通信IC（シングルチップ netIC）
• ネットワークコントローラ：netX 52 テクノロジー
• 想定用途：低スループットの簡易フィールド機器向けスレーブソリューション
• ホストインターフェース：UART、SPI（シリアルインターフェース経由の Modbus RTU）
• I/O接続：外部シフトレジスタによる直接 I/O データ接続（同期シリアル）
• オンボードコンポーネント：統合された2ポートスイッチおよびハブ
• ファームウェア：統合Webサーバ経由で更新可能；単一ハードウェアで複数ネットワーク対応可能
• 供給保証：10年の供給保証（netXベース）
• 部品番号：1544.110/PNS
• 製品ライフサイクル：End of life
