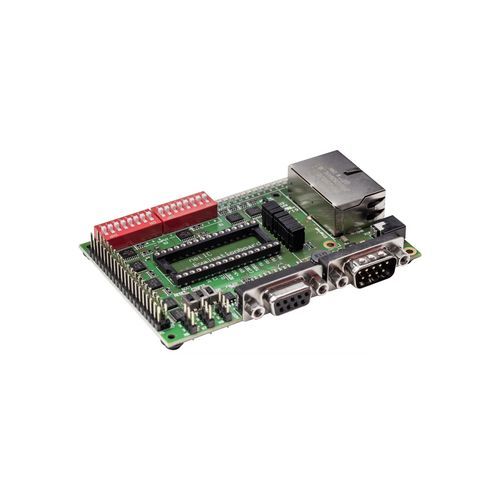

評価ボード NICEB-RE

製品概要
NICEB-REは、DIL-32パッケージのnetICシングルチップモジュールを実装した評価ボードです。バーコードリーダー、IDシステム、バルブマニホールド、I/Oブロックなど、低データスループットの簡易なフィールド機器向けのスレーブソリューションを提供し、複数のReal-Time Ethernetおよびフィールドバスプロトコルの評価を可能にします。評価用のファームウェア、ツール、技術文書が付属します。

主な特長

• netIC技術の評価プラットフォーム
• 複数のReal-Time Ethernetシステムに対応する単一ボード
• サポートされるプロトコル向けの最新netICファームウェアイメージを含む
• 評価用のツールと技術文書が付属

機能説明
netICは、Hilscher製netXネットワークコントローラをベースとしたコンパクトなシングルチップ通信モジュールで、DIL-32形状を持ちます。2ポートスイッチとハブを統合し、フィールドバス/Real-Time Ethernetインターフェースを実装します。異なるファームウェアイメージをロードすることで、1つのnetICを複数の通信システムで使用可能です。簡易なフィールド機器の場合、UARTおよびSPIのシリアルホストインターフェースで、単純な読み書きコマンドによりペイロードを転送します。シリアルプロトコルとしてModbus RTUが実装されています。同期シフトレジスタを用いれば、個別のホストプロセッサなしでデジタルI/Oを制御できます。netXコントローラにより10年間の供給保証が適用されます。

注文情報（表）
製品名 | 部品番号 | 簡単な説明
NICEB-RE | 1540.000 | netIC Evaluation Board - Real-Time-Ethernet slave

ダウンロード（入手可能）
評価用のソフトウェアおよび技術文書が利用可能です。利用可能な文書例：Embedded Modules (Infosheet)、Compact Communication Modules (Datasheet)、Embedded Module (Infoblatt)、Kompakte Kommunikationsmodule (Datenblatt)、Compact Communication Modules (データシート)。

サポートプロトコル

• Modbus RTU スレーブ
• Modbus RTU マスター
• VARAN クライアント
• Sercos スレーブ
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP サーバー
• EtherNet/IP アダプタ
• EtherCAT スレーブ

技術仕様

• フォームファクタ：DIL-32通信IC（評価ボードあり）
• Hilscher netXネットワークコントローラに基づく（netICシングルチップモジュール）
• 2ポートスイッチおよびハブを統合
• ホストインターフェース：UARTおよびSPI（シリアル）
• ファームウェアにより複数のReal-Time Ethernetおよびフィールドバスプロトコルをサポート
• 実装済みシリアルプロトコル：Modbus RTU
• バーコードリーダー、IDシステム、バルブマニホールド、I/Oブロックなどの簡易なスレーブフィールド機器に適合
• 同期シフトレジスタによる制御で、簡易アプリケーションは個別ホストプロセッサ不要で動作可能
• すべてのプロトコル向けの最新netICファームウェアを含む
• 10年供給保証
• 基板の部品番号：1540.000
