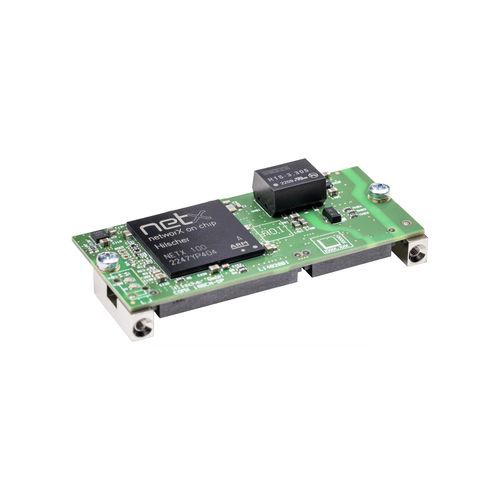

USB通信モジュール COMX 100CN-DP

RS-485PROFIBUS-DPイーサネット

概要
COMX 100CN-DP 通信モジュールは、自動化機器へ組み込み、ドライブ、ロボットコントローラ、PLC に PROFIBUS ネットワークインターフェースを提供するために設計されています。通信処理はホストプロセッサに依存せず、モジュール内で自律的に実行されます。

主な特長

• 汎用 PROFIBUS DP / PROFIBUS‑MPI インターフェース（マスター／スレーブ）
• ネットワークコネクタの柔軟な配置が可能
• 同一ハードウェアでマスターまたはスレーブを実現（ファームウェア／ライセンス依存）
• ファームウェアプリロードにより即時使用可能
• ホスト接続：並列 Dual‑Port‑Memory（DPM）または 50 MHz SPI

製品詳細
プロセスデータは、8/16 ビット並列バスまたは 50 MHz SPI を介してアクセスされる Dual‑Port‑Memory を通じて交換されます。COMX モジュールは、主要なリアルタイム／フィールドバスプロトコルをマスターまたはスレーブとしてサポートします。ライントポロジー対応のため一部に 2 ポートの Ethernet を搭載したバリエーションがあります。プロトコルの変更は、適切なファームウェアのロードと、マスター機能に対するソフトウェアライセンスの適用で行います。Hilscher の netX ネットワークコントローラにより 10 年間の供給保証があります。

対応プロトコル

• PROFIBUS MPI
• PROFIBUS DP Master
• PROFIBUS DP Slave

主な仕様（概要）
COMX 100CN-DP — 部品番号: 1532.410
簡易説明: PROFIBUS 通信モジュール
通信コントローラ: netX (netX 100)
内蔵メモリ: RAM: 8 MB SDRAM; FLASH: 4 MB シリアル Flash
電源: +3.3 V DC ±5 %; 定常/最大電流: 約 430 mA / 460 mA; 定常消費電力: 約 1.5–1.6 W
システムインターフェース: 並列 Dual‑Port‑Memory（50 ピン SMT コネクタ、ピッチ 1.27 mm）
通信インターフェース: PROFIBUS（RS‑485、無電位；30 ピン SMT コネクタ、ピッチ 1.27 mm）
診断: UART または USB シグナル（ホスト統合時に利用可能）
表示: LED SYS (RUN/RDY), COM (STA/ERR)
環境: 動作温度: -20 °C … +70 °C; 保管温度: -40 °C … +85 °C; 湿度: 10 % … 95 % RH（非結露）
機器: 寸法（L×W×H）: 70 × 30 × 21.5 mm; 重量: 約 35–40 g; 取り付け: comX Design Guide に準拠したねじ止め金属ボルト

特性 / 技術仕様

• モデル: COMX 100CN-DP
• 部品番号: 1532.410
• コントローラ: netX 100 (Hilscher)
• RAM: 8 MB SDRAM
• Flash: 4 MB シリアル Flash
• Dual‑Port‑Memory 容量: 16 KByte (8/16 bit)
• ホストコネクタ: 50 ピン SMT, 1.27 mm
• PROFIBUS コネクタ: 30 ピン SMT, RS‑485, 無電位
• 電源電圧: +3.3 V DC ±5 %
• 定常電流: 約 430 mA（typ）/ 460 mA（max）
• 定常消費電力: 約 1.5–1.6 W
• 動作温度: -20 °C ～ +70 °C
• 寸法: 70 × 30 × 21.5 mm; 重量 ≈ 35–40 g
• 設定ソフトウェア: SYCON.net
• 適合: RoHS, CE, UKCA; EMC 規格: EN 61000 系列
