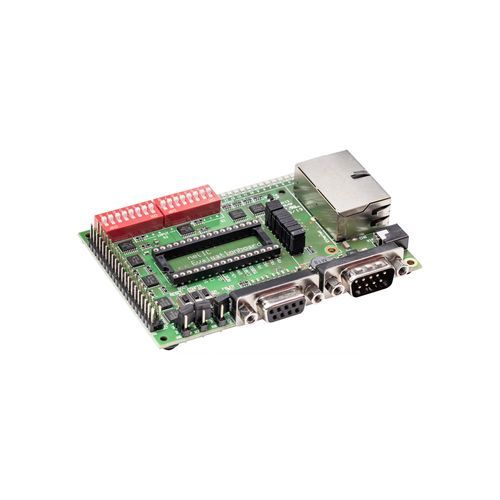

評価ボード NICEB-FB

製品見出し
netIC評価ボード - CANopenスレーブ、CC-Linkスレーブ、DeviceNetスレーブ、PROFIBUS DPスレーブ

サブヘッドライン
フィールドバスおよびリアルタイムイーサネットのスレーブ機器向け評価プラットフォーム

主な特長

• 複数のフィールドバスシステムでnetIC技術を評価するための単一ボード
• 評価に必要なファームウェア、ツール、ドキュメントを含む
• ファームウェアの差し替えにより複数の通信システムで利用可能
• netXネットワークコントローラ技術に基づく10年の供給保証

概要
NICEB-FB netIC評価ボードは、低データスループットの簡易なフィールド機器（例：バーコードリーダ、識別システム、バルブマニホールド、I/Oブロック）向けの即使用可能なスレーブソリューションを提供します。本ボードはHilscher netXネットワークコントローラをベースとしたDIL-32フォームファクタのnetIC単一チップモジュールを統合しており、フルフィールドバス／リアルタイムイーサネットインターフェースおよび統合2ポートスイッチとハブを含みます。シリアルホストインターフェース（UARTおよびSPI）により、簡易な読み書きコマンドでアプリケーションへのペイロード転送が可能です。異なるファームウェアイメージをロードすることで、同一のnetICモジュールを複数のプロトコルのスレーブとして使用できます。Modbus RTUシリアルプロトコルが実装されており、従来のシフトレジスタは同期シリアルインターフェースを介してデジタルI/Oとして制御できるため、専用ホストプロセッサなしで簡易なアプリケーションを動作させることが可能です。

対応プロトコル

• Modbus RTU Slave
• Modbus RTU Master
• PROFIBUS DP Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

注文情報（表）
製品名 | 部品番号 | 簡単な説明
NICEB-FB | 1541.000 | netIC評価ボード - CANopenスレーブ、CC-Linkスレーブ、DeviceNetスレーブ、PROFIBUS DPスレーブ

ダウンロード（利用可能）
組込みモジュールおよびコンパクト通信モジュール用のデータシートおよびインフォシートが利用可能です（製品カテゴリのdatasheet / infosheetドキュメント）。

仕様

• フォームファクタ：DIL-32単一チップモジュール
• ベース：Hilscher netXネットワークコントローラ
• 統合コンポーネント：フルフィールドバス／リアルタイムイーサネットインターフェース、統合2ポートスイッチおよびハブ
• ホストインターフェース：UART、SPI（ペイロード転送用のシリアルインターフェース）
• サポートされるシリアルプロトコル：Modbus RTU（実装済み）
• ファームウェア：複数の通信システムをサポートする交換可能なファームウェア
• 適用例：低データスループットの簡易なフィールド機器（例：バーコードリーダ、IDシステム、バルブマニホールド、I/Oブロック）
• 供給保証：netX技術に基づく10年の供給保証
