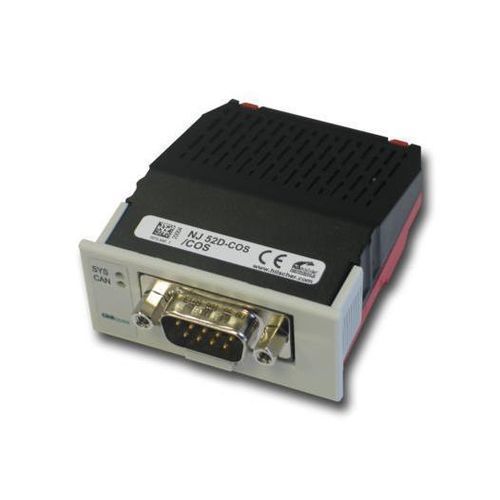

USBインターフェース モジュール NJ 52D-COS

Sub-DCANopenPCI

説明
PCI Express交換モジュール netJACK NJ 52D-COS は、閉鎖型IP40筐体内でCANopenスレーブインターフェースを提供します。組み込みおよび産業用途向けに設計されており、パラレルのデュアルポートメモリまたは高速シリアルSPIを介したホスト接続をサポートします。フットプリントの切削穴と保持ブラケットにより工具なしで取り付け可能です。コネクタと取り付けレールはキャリア基板上の接点領域や切り欠きとして実装されており、出荷前またはエンドユーザーによるプラグイン取り付けが可能です。

用途と機能

• ドライブ、HMI、識別システム向けのインターフェースソリューション
• soft-PLC、可視化、および顧客開発アプリケーションなどの追加機能に対応
• 顧客固有の設計・生産サービスを提供
• Hilscher netX ネットワークコントローラに基づく10年の供給保証

ハイライト

• 閉鎖型IP40筐体内の汎用CANopenスレーブインターフェース
• デュアルポートメモリまたはSPI経由のホスト接続
• 工具不要の簡易プラグイン取り付け
• キャリアボードへの取り付け・接続に追加部品は不要
• NJ 10D-COS の機能互換代替品

対応プロトコル

• CANopen Slave

仕様 / 技術仕様

• 部品番号: 1672.540
• 簡易説明: 交換モジュール SPI - CANopen Slave
• 通信コントローラ: netX 52
• 内蔵メモリ: RAM 8 MB SDRAM; FLASH 4 MB シリアル Flash EPROM
• 電源電圧: +3.3 V ± 5 % DC
• 典型/最大電流: 356 mA / 410 mA
• 典型消費電力: 1.35 W
• システムインターフェース: パラレルまたはシリアルのデュアルポートメモリ
• コネクタタイプ: 60ピンコネクタ (SAMTEC FSI-130-03-G-D-AB)
• ピン間隔 / ピン幅: 0.45 mm / 0.55 mm
• デュアルポートメモリサイズ: 64 KByte (16アドレス線)、そのうち8 KByteがファームウェアで使用 (13アドレス線、下位8 KByte)
• DPMへのデータアクセス幅: 8/16 bit
• シリアルデュアルポートメモリインターフェース: SPI Slave, mode 3
• SPIボーレート: 最大 50 MHz
• 通信インターフェース/プロトコル: CANopen Slave
• CANインターフェース種別: ISO 11898, ポテンシャルフリー
• CANコネクタ: D-Sub プラグ 9ピン (ホスト実装時)
• 診断インターフェース: USBまたはUART (ホストインターフェース上の信号; ホストシステムに統合されている場合のみ利用可能)
• 表示インジケータ: SYS システムステータス、緑: RUN、黄: RDY; CAN通信ステータスインジケータ
• 動作周囲温度: -25 °C … +70 °C
• 保管周囲温度: -40 °C … +85 °C
• 高度: 0 m … 2000 m
• 寸法 (L x W x H): 長さ: 68.2 mm / 60 mm (DSUBソケット有 / 無); 幅: 53.4 mm (前面) / 50.4 mm (本体); 高さ: 25.2 mm (前面) / 19.2 mm (本体)
• 重量: 約 56 g
• 筐体: 閉鎖モジュール
• 保護等級: IP40
• 取り付け/設置: キャリア基板のフットプリント穴と保持ブラケットを介して取り付け; 取り付け付属品は不要
• 取り付け/抜き取りサイクル: 最大 10
• 設定ソフトウェア: SYCON.net
• 適合性: RoHS - はい; REACH - はい
• UL認証: UL type cURus; ULファイル: E334100
• EMC指令適合: CE - はい; UKCA - はい
• 放射: EN 55011 / BS EN 55011
• イミュニティ: EN 61131-2 / BS EN 61131-2
• 試験: ショック EN60068-2-27 Ea; 振動 EN60068-2-6 Fc
