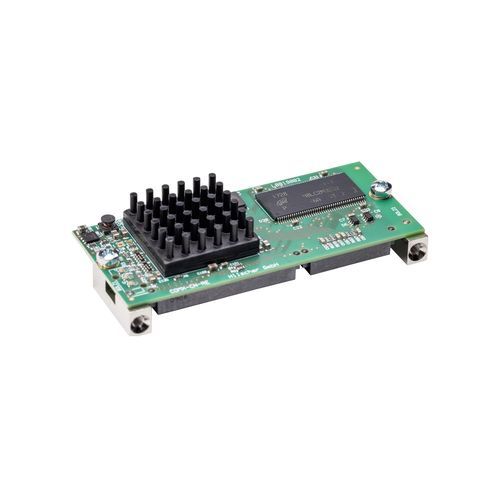

Modbus TCP通信モジュール COMX 100CN-RE

EtherCATPowerlinkCC-Link

製品概要
comX通信モジュールは、自動化機器へ組み込み、ドライブ、ロボットコントローラ、PLCなどのホストにリアルタイムEthernetインターフェースを提供するために設計されています。通信処理はモジュール上（netX 100）で独立して実行され、ホストCPUに依存しません。プロセスデータは、8/16ビット並列バスまたは高速50 MHz SPIを介してアクセスされるDual‑Portメモリで交換されます。ライン構成をサポートするために2つのEthernetポートを装備しています。適切なファームウェアをロードし、マスタ動作には該当するソフトウェアライセンスを適用することで通信プロトコルを変更できます。Hilscher netXネットワークコントローラにより10年の供給保証があります。

主な特長

• 汎用リアルタイムEthernetインターフェース（MasterまたはSlave）、メインボードへのネットワーク接続
• ネットワークコネクタの柔軟な配置とライン構成対応の2ポートEthernet
• 同一ハードウェアでのマスター/スレーブ動作（ファームウェア/ライセンスに依存）
• プリロード済みファームウェアにより即時使用可能
• ホスト接続はDual‑Port‑Memory（DPM）経由、8/16ビットアクセス

対応プロトコル

• Sercos Master
• PROFINET IO‑Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC‑Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO‑Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

技術データ（抜粋）
部品番号: 1531.101
簡易説明: Communication Module Real‑Time Ethernet
通信コントローラ: netX / netX 100
内蔵メモリ: RAM 8 MB SDRAM; FLASH 4 MB serial Flash
供給電圧: +3.3 V DC ±5%
典型/最大電流: 約700 mA / 750 mA（3.3 V時）
典型消費電力: 約2.5 W
電源コネクタ: システムバスコネクタ X1 経由
システムインターフェース: 並列 Dual‑Port‑Memory インターフェース
システムコネクタ: 50ピン SMT コネクタ、ソケット（ピッチ 1.27 mm）
Dual‑Port‑Memory 容量: 16 KByte
データ幅: 8/16 bit
通信インターフェース: Ethernet（10BASE‑T / 100BASE‑TX、無電位）、Auto‑NegotiationおよびAuto‑Crossover対応
Ethernetコネクタ（モジュール側）: 30ピン SMT ソケット（ピッチ1.27 mm）、対応プラグ SAMTEC TFM‑115‑02‑S‑D–A
診断インターフェース: UART または USB（ホストインターフェースの信号; ホストに統合されている場合に利用可能）
LED表示: SYS（RUN 緑、RDY 黄）、COM0/COM1（通信状態、緑/赤）、TX/RX0、TX/RX1（Ethernet 活動、黄）、LINK0/LINK1（リンク 緑）
動作周囲温度: -20 °C … +70 °C（測定時の気流: 0.5 m/s）
保管周囲温度: -40 °C … +85 °C
湿度: 10 % … 95 % 相対湿度（結露しないこと）
寸法（L x W x H）: 70 mm x 30 mm x 21.5 mm
重量: 約35–40 g
取付け: ねじ止め金属ボルト、comX Design Guide に準拠
構成ソフトウェア: SYCON.net
適合性: RoHS、CE、UKCA
EMC / 放出: EN 61000‑6‑4 / BS EN 61000‑6‑4
EMC / イミュニティ: EN 61000‑6‑2 / BS EN 61000‑6‑2
静電気放電（ESD）: EN 61000‑4‑2: ±4 kV（接触放電）、判定基準 B
バースト: EN 61000‑4‑4: ±2 kV（通信線、シールド）、判定基準 B
サージ: EN 61000‑4‑5: 1 kV（通信線、シールド）、判定基準 A

仕様

• 製品: COMX 100CN-RE（部品番号 1531.101）
• コントローラ: netX 100
• RAM: 8 MB SDRAM
• Flash: 4 MB serial Flash
• Dual‑Port Memory（ホスト）: 16 KByte、8/16 bit
• ホストインターフェースコネクタ: 50ピン SMT（ピッチ 1.27 mm）
• Ethernet: 2x 10/100BASE‑TX（無電位）、Auto‑NegotiationおよびAuto‑Crossover対応
• Ethernetコネクタ（モジュール）: 30ピン SMT ソケット（ピッチ 1.27 mm）、対応プラグ SAMTEC TFM‑115‑02‑S‑D–A
• 診断: UART または USB（統合時はホスト信号経由）
• LED: SYS、COM0、COM1、TX/RX0、TX/RX1、LINK0、LINK1
• 電源: +3.3 V DC ±5%（X1 経由）；典型消費 ~2.5 W
• 動作温度: -20 °C … +70 °C
• 保管温度: -40 °C … +85 °C
• 湿度: 10 % … 95 % RH（結露しないこと）
• 寸法: 70 x 30 x 21.5 mm；重量: 約35–40 g
• 取付け: ねじ止めボルト（comX Design Guide）
• 構成ソフト: SYCON.net
• 規格 & 適合: RoHS、CE、UKCA；上記の EMC/ESD 規格に準拠
