USBインターフェース モジュール NJ 100DN-RE

バスSERCOSModbus

概要

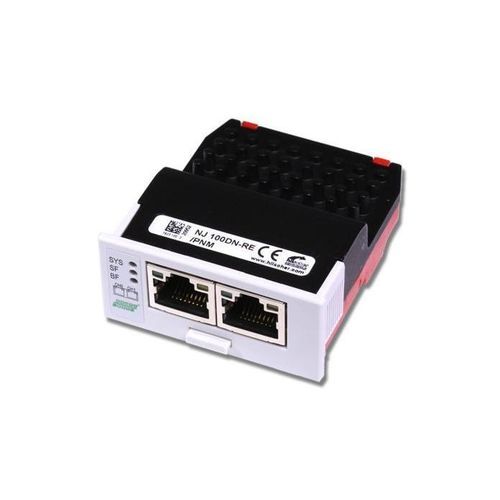

NJ 100DN-RE は、リアルタイムイーサネット用の並列デュアルポートメモリを備えた交換式モジュールです。閉鎖型IP40ハウジング内でマスターまたはスレーブとして動作する汎用のリアルタイムイーサネットインターフェースを提供し、納入工程やエンドユーザーによる工具不要の取り付けを想定しています。

特長

• 閉鎖型IP40ハウジング内の汎用リアルタイムイーサネットインターフェース（Master / Slave）
• フットプリントの加工跡と保持ブラケットによる工具不要のプラグイン設置
• 複数のリアルタイムイーサネットプロトコルに対応する単一ハードウェアプラットフォーム
• 追加の取り付けアクセサリを不要にする設計
• ホストとの決定論的なデータ交換を実現する並列デュアルポートメモリ接続

製品説明
netJACK 交換式モジュールファミリは組込み産業用途を対象としています。NJ 100DN-RE は通信コントローラ netX（netX 100）を搭載し、ホストからの高速アクセスを可能にする並列デュアルポートメモリインターフェースを提供します。コンパクトな閉鎖型IP40モジュールは、キャリアボードの切欠きと保持ブラケットで取り付けられ、追加の取り付け部品を必要としません。用途例：ドライブ、HMI、識別システム、その他の自動化機器。モジュールは soft‑PLC や顧客アプリケーションなどの追加機能をホストできます。Hilscher netX ネットワークコントローラにより10年の供給保証があります。

対応プロトコル

• Sercos Master / Sercos Slave
• PROFINET IO-Controller / PROFINET IO-Device
• EtherNet/IP Scanner / EtherNet/IP Adapter
• EtherCAT Master / EtherCAT Slave
• CC-Link IE Field Basic Slave
• VARAN Client
• POWERLINK Controlled Node
• Open Modbus/TCP Server / Open Modbus/TCP Client

仕様 / 技術仕様

• 部品番号: 1623.100
• 簡易説明: 交換式モジュール、デュアルポートメモリ
• 通信コントローラ: netX (netX 100)
• 内蔵メモリ: 8 MB SDRAM；4 MB シリアルフラッシュ
• 電源電圧: +3.3 V ±5% DC
• 電流（typ./max.）: 556 mA / 640 mA
• 典型消費電力: 1.83 W
• システムインターフェース - バスタイプ: 並列デュアルポートメモリ、8/16 bit
• コネクタ種類: 80ピンコネクタ（SAMTEC FSI-140-03-G-D-AB）
• デュアルポートメモリサイズ: 64 KByte（アドレス線16本）；16 KByte はファームウェア用
• 通信インターフェース: Ethernet（100BASE-TX 絶縁または 10BASE-T）
• Ethernetコネクタ: 2×RJ45
• 診断インターフェース: USB または UART（ホストインターフェース上の信号；統合されている場合に利用可能）
• 表示 / LED: SYS、COM0、COM1、TX/RX0、TX/RX1、LINK0、LINK1
• 動作温度: -20 °C ～ +70 °C
• 保存温度: -40 °C ～ +85 °C
• 高度: 0～2000 m
• 寸法（L×W×H）: 62 mm / 60 mm（RJ45 有り/無し） × 53.4 mm / 50.4 mm × 25.2 mm / 19.2 mm
• 重量: < 80 g
• 筐体: 閉鎖モジュール、保護等級 IP40
• 取り付け / 設置: フットプリントの切欠きと保持ブラケットによる取付；追加の取り付け部品不要；最大10回の抜き差し
• 構成ソフトウェア: SYCON.net
• 適合: RoHS、REACH；認証: cURus（UL file E334100）、CE、UKCA；EMC: EN 55011（放射）、EN 61131-2（イミュニティ）
• 試験: Shock EN60068-2-27；Vibration EN60068-2-6
