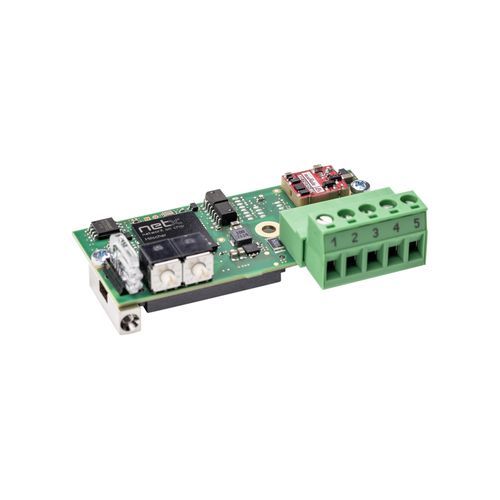

USB通信モジュール COMX 52CA-DNS

シリアルDeviceNetイーサネット

概要
COMX 52CA-DNS 通信モジュールは、駆動装置、ロボットコントローラ、PLC などの自動化機器向けにコンパクトなネットワークインターフェースを提供します。通信処理はモジュール内で自律的に行われ、ホスト CPU に依存しません。プロセスデータはデュアルポートメモリ経由で交換され、並列 8/16 ビットバスまたは高速 50 MHz の SPI インターフェースでアクセスできます。本モジュールは DeviceNet のスレーブとして動作し、適切なファームウェアの書き込みと必要に応じたマスタ用ソフトウェアライセンスにより他プロトコルへ再構成可能です。ライントポロジ対応として二つの Ethernet ポートを備える場合があります。Hilscher netX コントローラにより長期供給が確保されています。

ハイライト

• オンボードのネットワークコネクタを備えた汎用 DeviceNet スレーブインターフェース
• ネットワークコネクタの柔軟な配置が可能
• ホスト接続: デュアルポートメモリ（並列）または SPI（シリアル、最大 50 MHz）
• comX 10CA-DNS の機能互換代替品

サポートプロトコル

• DeviceNet スレーブ

技術仕様

• 製品 / 型番: COMX 52CA-DNS
• 品番: 1581.520（注文バリアント 1581.520/DNS）
• 簡易説明: 通信モジュール — DeviceNet スレーブ
• 通信コントローラ: netX (netX 52)
• 内蔵メモリ: 4 MB シリアルフラッシュ
• 供給電圧: +3.3 V DC ±5 %
• 標準/最大電流: 400 mA / 440 mA（3.3 V 時）
• 代表的消費電力: 約 1.3 W（3.3 V 時）
• 電源接続: システムバスコネクタ X1 経由
• システムインターフェース: 並列またはシリアルのデュアルポートメモリインターフェース
• システムコネクタ: 50 ピン SMT コネクタ、ソケット
• ピッチ: 1.27 mm
• デュアルポートメモリ容量: 16 KByte（下位 8 KByte はファームウェアで使用）
• データ幅: 8/16 bit
• シリアル Dual‑Port Memory インターフェース: SPI Slave, mode 3
• SPI ボーレート: 最大 50 MHz
• 通信規格: DeviceNet スレーブ（ISO‑11898、DeviceNet 仕様準拠、無電位）
• ネットワークコネクタ: COMBICON コネクタ、5 ピン
• 診断インターフェース: UART または USB（ホストインターフェース上の信号。ホストシステムに統合されている場合にのみ利用可能）
• LED 表示: SYS（システム状態）緑: RUN、黄: RDY; MNS（モジュールネットワーク状態）緑: MS、赤: NS
• 操作部品: ネットワークアドレス用ロータリスイッチ ×2
• 動作周囲温度: -20 °C … +70 °C（測定時の気流: 0.5 m/s）
• 保管温度: -40 °C … +85 °C
• 湿度範囲: 10 % … 95 % 相対湿度（結露しないこと）
• 高度: 0 … 2000 m
• 寸法（L x W x H）: 70 mm x 30 mm x 21.5 mm
• 重量: 約 35 g … 40 g
• 取り付け: ねじ止め可能な金属ボルトを使用、comX 設計ガイドに準拠
• 構成ソフトウェア: SYCON.net
• 適合性: RoHS: はい
• CE マーク: はい
• UKCA マーク: はい
• 放射妨害: EN 61000-6-4 / BS EN 61000-6-4
• 耐電磁干渉性: EN 61000-6-2 / BS EN 61000-6-2
• 静電気放電 (EN 61000-4-2): ±6 kV, 判定基準 A（接触放電法）
• バースト (EN 61000-4-4): ±2.2 kV, 判定基準 A（通信線、シールド）
• サージ (EN 61000-4-5): 1 kV, 判定基準 A（通信線、シールド）
