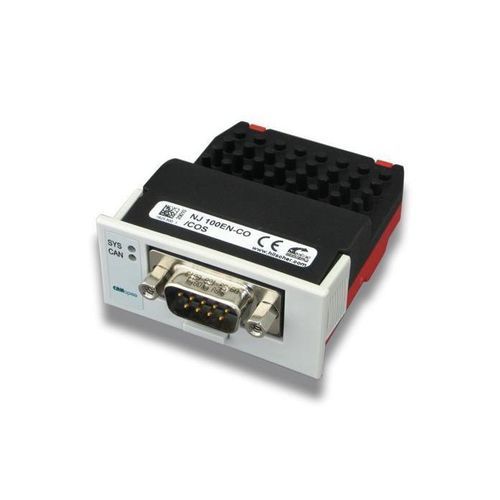

USBインターフェース モジュール NJ 100EN-CO

Sub-DバスCANopen

概要 NJ 100EN-CO は、netX 100 ネットワークコントローラをベースとした CANopen インターフェースを備える、組込み向けの PCI Express 交換可能モジュールです。デュアルポートメモリやシリアル SPI フラッシュを搭載したバージョンも用意されています。IP40 の密閉コンパクトな筐体は工具不要でホストシステムに実装できるよう設計されており、コネクタや取り付け用レールはキャリアボード上の接触面として実装されるため、追加の取り付けコストが発生しません。モジュールは出荷前またはエンドユーザーによる後付けで取り付け可能です。用途例：ドライブ、HMI、識別システム。soft-PLC、可視化、顧客独自アプリケーションなどの追加機能も実装可能です。Hilscher の netX プラットフォームにより、10 年間の供給保証が提供されます。

ハイライト

• 密閉 IP40 ケース内の汎用 CANopen インターフェース（マスターまたはスレーブ）
• PCI Express によるホスト接続（ワンレーン）
• 工具不要のプラグイン取り付け
• 同一ハードウェアでマスター／スレーブ動作が可能
• キャリアボードへの取り付け・接続に追加部品不要

対応プロトコル

• CANopen Master
• CANopen Slave

技術データ（表） NJ 100EN-CO | パラメータ | 値
製品 - 部品番号: 1625.500
製品 - 簡易説明: Exchangeable Module PCI Express - CANopen
通信コントローラ - netX: netX 100
内蔵メモリ - RAM: 8 MB SDRAM
内蔵メモリ - FLASH: 4 MB シリアル Flash EPROM
電源・電流 - 供給電圧: +3.3 V ± 5 % DC
電源・電流 - 標準/最大電流: 590 mA
電源・電流 - 標準消費電力: 1.95 W (590 mA 時)
システムインターフェース - バスタイプ: PCI-Express, One-Lane-Port
システムインターフェース - コネクタ種類: 40 ピンコネクタ (SAMTEC FSI-120-03-G-D-AB)
システムインターフェース - ピン間隔/ピン幅: 0.45 mm / 0.55 mm
システムインターフェース - 伝送速度: 1.5 GHz
通信インターフェース - 通信規格 (プロトコル): CANopen
通信インターフェース - インターフェース種類: ISO 11898, ポテンシャルフリー
通信インターフェース - コネクタ: D-Sub プラグ, 9 ピン
診断インターフェース - 種類: USB
診断インターフェース - コネクタ: ホストインターフェース上の信号。ホストシステムに統合されている場合のみ利用可能
表示 - 表示: SYS System Status, 緑: RUN, 黄: RDY
表示 - CAN 通信ステータス: (表示あり)
環境 - 動作周囲温度範囲: -20 °C … +65 °C
環境 - 保管周囲温度範囲: -40 °C … +85 °C
環境 - 高度: 0 m … 2000 m
装置 - 寸法 (L x W x H): 長さ 62 mm (RJ45 コネクタ付), 60 mm (RJ45 無し), 幅 53.4 mm (フロントパネル), 50.4 mm (本体), 高さ 25.2 mm (フロントパネル), 19.2 mm (本体)
装置 - 重量: 約 68 g
装置 - ハウジング: 密閉モジュール
装置 - 保護等級: IP40
装置 - 取り付け/設置: キャリアボードのフットプリント穴と保持ブラケットにより取り付け。取り付けアクセサリ不要
装置 - 取り付け/抜き取りサイクル: 最大 10
装置 - 設定 - 設定ソフトウェア: SYCON.net
適合 - RoHS: yes
適合 - REACH: yes
UL 認証 - UL 種類: cURus
UL 認証 - UL ファイル: E334100
EMC 指令適合 - CE マーク: yes
EMC 指令適合 - UKCA マーク: yes
EMC 指令適合 - 放射: EN 55011 / BS EN 55011
EMC 指令適合 - 免疫: EN 61131-2 / BS EN 61131-2
試験 - 衝撃: EN60068-2-27 Ea
試験 - 振動: EN60068-2-6 Fc

仕様

• モデル / 名称: NJ 100EN-CO
• 部品番号: 1625.500
• 通信コントローラ: netX 100
• メモリ: 8 MB SDRAM; 4 MB シリアル Flash
• 供給電圧: +3.3 V ±5 %
• 標準電流: 590 mA (typ.)
• 標準消費電力: 1.95 W (590 mA 時)
• システムバス: PCI-Express, One-Lane-Port; SAMTEC 40 ピンコネクタ
• 伝送速度: 1.5 GHz
• プロトコル: CANopen (Master および Slave)
• CAN インターフェース: ISO 11898, D-Sub 9 ピンコネクタ
• 診断: USB (ホストインターフェースに統合されている場合は信号あり)
• 動作温度: -20 °C … +65 °C; 保管: -40 °C … +85 °C
• 寸法: 62/60 mm × 53.4/50.4 mm × 25.2/19.2 mm
• 重量: 約 68 g
• ハウジング / 保護: 密閉モジュール / IP40
• 取り付け: フットプリント穴と保持ブラケット、アクセサリ不要; 最大 10 サイクル
• 設定ソフトウェア: SYCON.net
• 認可: RoHS, REACH, CE, UKCA, UL (cURus, ファイル E334100)
• EMC: 放射 EN 55011; 免疫 EN 61131-2
