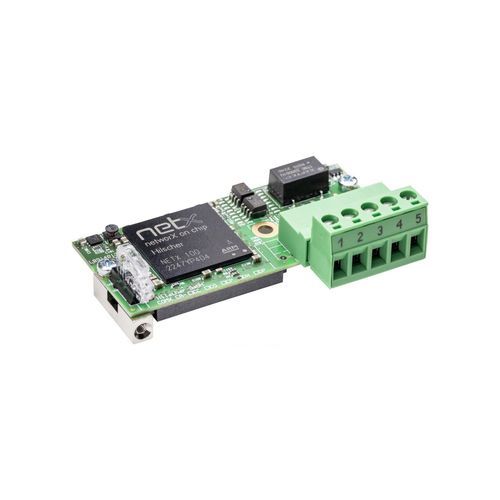

DeviceNet通信モジュール COMX 100CA-DN

プログラマブル ロジック コントローラ用プログラム可能マイクロプロセッサー制御式

説明

• DeviceNet用のデュアルポートメモリ搭載通信モジュール。自動化向けの柔軟な通信モジュールです。
• ネットワークコネクタを備えた汎用のDeviceNetインターフェース（Master または Slave）。
• 同一ハードウェアでMaster/Slaveを実現。プリロード済みファームウェアにより即時使用可能。
• ホスト接続はDual‑Port‑Memory経由（8/16ビットバスインターフェースまたは高速50 MHz SPIインターフェースでアクセス）。

製品詳細
comX通信モジュールは、自動化機器に組み込んで、ドライブ、ロボットコントローラ、PLC等にネットワークインターフェースを提供するために設計されています。通信処理はターゲット機器のプロセッサから独立してモジュール内で自律的に実行されます。comXは主要なリアルタイムイーサネットプロトコルをMasterまたはSlaveとしてサポートし、単一モジュールでネットワーク固有の要件を満たします。通信プロトコルは、適切なファームウェアと（Master用の）ソフトウェアライセンスをロードすることで変更できます。HilscherのネットワークコントローラnetXにより、10年間の供給保証が提供されます。

ハイライト

• ネットワークコネクタを備えた汎用DeviceNetインターフェース（Master または Slave）
• 同一ハードウェアでMaster/Slaveを実現
• プリロード済みファームウェア — 即時使用可能
• ホスト接続はデュアルポートメモリ経由（8/16ビットバスまたは50 MHz SPI）

サポートプロトコル

• DeviceNet Master
• DeviceNet Slave

技術データ（抜粋 — 表）
COMX 100CA-DN | Parameter | Value
製品 – 部品番号 | 1531.510
製品 – 簡易説明 | Communication Module DeviceNet
通信コントローラ | netX – netX 100
内蔵メモリ – RAM | 8 MB SDRAM
内蔵メモリ – FLASH | 4 MB serial Flash
電源 – 供給電圧 | +3.3 V DC ± 5 %
電源 – 典型/最大電流 | 約 440 mA / 470 mA (3.3 V時)
電源 – 典型消費電力 | 約 1.5 … 1.6 W
電源コネクタ | システムバスコネクタ X1 経由
システムインターフェース – 種類 | 並列 Dual‑Port‑Memory インターフェース
システムインターフェース – コネクタ | 50ピン SMT コネクタ、ソケット
システムインターフェース – ピッチ | 1.27 mm
システムインターフェース – Dual‑Port‑Memory 容量 | 16 KByte
システムインターフェース – データ幅 | 8/16 bit
通信インターフェース – 規格 | DeviceNet
通信インターフェース – インターフェース型 | ISO-11898、DeviceNet仕様準拠、無電位
通信インターフェース – コネクタ | COMBICON コネクタ、5ピン
診断インターフェース – 種類 | UART または USB
診断インターフェース – コネクタ | ホストインターフェースでの信号（ホストシステムに統合されている場合のみ利用可能）
表示 – LED 表示 | SYS システムステータス（緑: RUN、黄: RDY）；MNS モジュールネットワークステータス（緑: MS、赤: NS）
環境 – 周囲温度（動作） | -20 °C … +65 °C（測定時の気流: 0.5 m/s）
環境 – 周囲温度（保管） | -40 °C … +85 °C
環境 – 湿度範囲 | 10 % … 95 % 相対湿度（結露なきこと）
機器 – 寸法（L x W x H） | 70 mm x 30 mm x 21.5 mm
機器 – 重量 | 約 35 g … 40 g
機器 – 取り付け | comX Design Guide に従ったねじ止め金属ボルトによる取り付け
構成 | 構成ソフトウェア: SYCON.net
適合性 | RoHS: yes; CE 表示: yes; UKCA 表示: yes
EMC – 放射 | EN 61000-6-4 / BS EN 61000-6-4
EMC – 耐性 | EN 61000-6-2 / BS EN 61000-6-2
EMC – ESD（空中） | EN 61000-4-2: ± 8 kV, 基準 B
EMC – ESD（接触） | EN 61000-4-2: ± 4 kV, 基準 B
EMC – バースト（通信線 & DeviceNet 電源） | EN 61000-4-4: ± 2 kV, 基準 B（非遮蔽）
EMC – サージ（通信 & DeviceNet 電源） | EN 61000-4-5: 最大 1 kV（各種構成）、基準 B

仕様

• モデル: COMX 100CA-DN
• Brand: Hilscher
• 部品番号: 1531.510
• コントローラ: netX 100
• RAM: 8 MB SDRAM
• Flash: 4 MB serial Flash
• Dual‑Port‑Memory 容量: 16 KByte; データ幅: 8/16 bit
• ホストインターフェース: 並列 Dual‑Port‑Memory（50ピン SMT ソケット）、高速 50 MHz SPI または 8/16 ビットバス
• 電源: +3.3 V DC ±5 %; 典型電流 約 440 mA; 典型消費電力 約 1.5–1.6 W
• DeviceNet インターフェース: ISO‑11898 準拠、COMBICON 5ピンコネクタ（無電位）
• 診断: ホストインターフェースでの UART または USB 信号（統合時）
• LED: SYS (RUN/RDY), MNS (MS/NS)
• 動作温度: -20 °C … +65 °C; 保管: -40 °C … +85 °C
• 湿度: 10–95 % 結露なきこと
• 寸法: 70 x 30 x 21.5 mm; 重量: 約 35–40 g
• 取り付け: comX Design Guide に従ったねじ止め金属ボルト
• 構成ツール: SYCON.net
• 適合: RoHS, CE, UKCA; 上記表に示す EMI/EMC 及び ESD/Burst/Surge 仕様
