USBインターフェース モジュール NJ 100EN-RE

イーサネットModbusPCI

製品概要

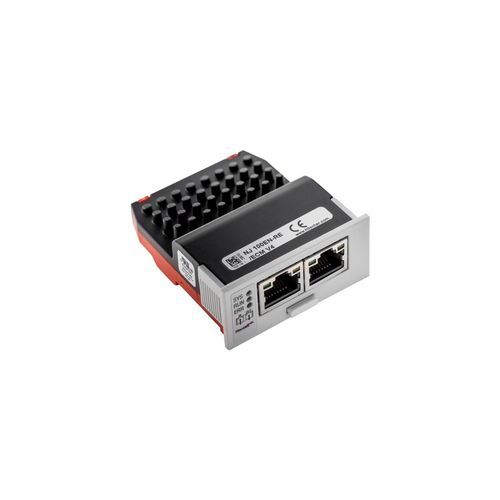

NJ 100EN-REはHilscher製のPCI Express交換モジュール（netJACK）で、組込みシステム向けの汎用Real-Time Ethernetインターフェースを提供します。通信コントローラにnetX 100を搭載し、Intel Atom®等の高性能CPUでの運用に対応します。デュアルポートメモリや高速SPIシリアルインターフェースを備えたバリエーションがあります。コンパクトな閉鎖式IP40筐体と工具不要のプラグイン取付を採用し、キャリアボードへの統合に追加の取り付け部品を必要としません。netJACKはドライブ、HMI、識別システム向けの通信ソリューションを実現し、soft-PLC、可視化、顧客専用アプリケーションなどの追加機能も搭載可能です。netXプラットフォームにより10年の供給保証が提供されます。

ハイライト

• 閉鎖式IP40筐体の汎用Real-Time Ethernetインターフェース（MasterまたはSlave）
• PCI Express（One-Lane-Port）によるホスト接続
• 複数のReal-Time Ethernetプロトコルを1つのハードウェアで対応
• 工具不要のプラグイン取り付け
• 取り付け・接続に追加部品不要

対応プロトコル

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

技術仕様

• 製品／品番: 1625.100
• 型番: NJ 100EN-RE
• メーカー: Hilscher
• 通信コントローラ: netX 100
• RAM: 8 MB SDRAM
• Flash: 4 MB シリアル Flash EPROM
• 電源電圧: +3.3 V ±5% DC
• 典型/最大電流: 750 mA
• 典型消費電力: 2.5 W
• ホストインターフェース: PCI-Express One-Lane-Port
• ホストコネクタ: 40ピンコネクタ (SAMTEC FSI-120-03-G-D-AB)
• ホスト伝送速度: 1.5 GHz
• イーサネット: 100BASE-TX（アイソレート）または10BASE-T、2x RJ45
• 診断インターフェース: USB（ホスト統合時にホストインターフェースで信号利用可能）
• LED表示: SYS、COM0/COM1、TX/RX0-1、LINK0-1
• 動作温度: -20 °C … +65 °C
• 保管温度: -40 °C … +85 °C
• 高度: 0 m … 2000 m
• 寸法: L 62 mm（RJ45付）/ 60 mm（RJ45無）× W 53.4 mm（前面）/ 50.4 mm（本体）× H 25.2 mm（前面）/ 19.2 mm（本体）
• 重量: 約60 g
• 筐体／保護等級: 閉鎖モジュール / IP40
• 取付け/抜き差し回数: 最大10回
• 構成ソフトウェア: SYCON.net
• 認証: RoHS、REACH、CE、UKCA、UL（cURus、E334100）

取り付けと構成
取り付けはキャリアボードのフライス穴とモジュールの保持クリップにより行われ、追加の取り付け部品は不要です。プラグインによる迅速な設置は出荷前またはエンドユーザーによる後付けで実施可能です。プロトコルの構成と選択はSYCON.netで行い、診断はUSBまたは実装されている場合はホスト信号経由で行えます。

適合性と試験

• EMC: 放射 EN 55011 / 耐性 EN 61131-2
• UL: cURus、ファイル E334100
• 環境・機械試験: 衝撃 EN60068-2-27 Ea、振動 EN60068-2-6 Fc
