Modbus TCP通信モジュール NRP 52-RE

フィールドバスEtherCATPowerlink

製品見出し

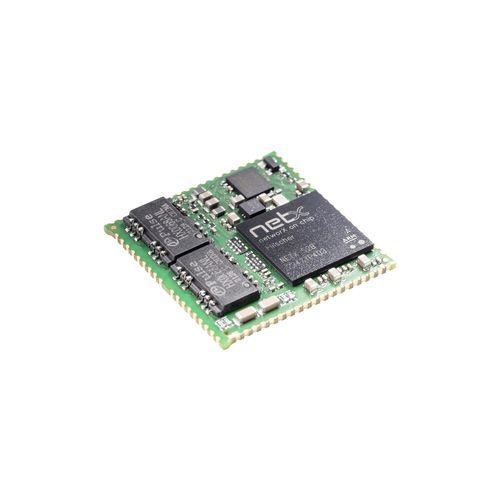

netX 52 チップキャリア NRP 52-RE（トランス内蔵）- リアルタイムイーサネットスレーブ

概要
netRAPID NRP 52-RE は、リアルタイムイーサネットのスレーブ用途向けに設計された、はんだ付け済みの切手サイズ（32 x 32 mm）の netX 52 チップキャリアです。統合されたイーサネット変圧器、SQI Flash、netX マルチプロトコルチップなど必要な構成要素を含み、ホストシステムに直接はんだ付けして使用します（手作業または SMD プロセス）。プロトコルスタックは netX の内部 RAM で実行され、アプリケーション開発は netRAPID API の利用に限定されます。

特長

• 最小スペースでの完全なリアルタイムイーサネットスレーブインターフェース
• PCB 面積を節約する統合トランス
• ホスト接続：デュアルポートメモリまたは SPI
• 複数の Real-Time Ethernet システムに対応する単一ハードウェアプラットフォーム

詳細説明
印章サイズ（32 x 32 mm）のコンパクトなチップキャリアは、統合リスクと開発工数を低減します。ホスト側に必要なのはネットワークコネクタ、LED、アドレススイッチのみで、2 層の簡易 PCB で十分です。製品ははんだ付け済みで提供され、手作業はんだ付けまたは SMD 生産に対応します。netRAPID の全機能を利用するには、ライセンスされたファームウェアを一度購入し、製造時に書き込む必要があります。

サポートプロトコル

• CC-Link IE Field Basic Slave
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

注文情報（抜粋）
製品名 | 部品番号 | 簡易説明
NRP 52-RE | 767x.100 | netX 52 チップキャリア（トランス内蔵）- リアルタイムイーサネットスレーブ

ダウンロード

• netRAPID データシート (EN)

技術仕様

• モデル: NRP 52-RE
• フォームファクタ: 切手サイズ、はんだ付け済み（約 32 x 32 mm）
• 同梱部品: netX マルチプロトコルチップ、統合イーサネット変圧器、SQI Flash
• ホストインターフェース: デュアルポートメモリまたは SPI
• プロトコル実行: netX の内部 RAM で実行
• 用途: リアルタイムイーサネットスレーブ
• ホスト PCB: シンプルな 2 層 PCB で十分
• 実装: はんだ付け済み、手作業はんだ付けまたは SMD 生産に対応
• ファームウェア: netRAPID のライセンス済みファームウェアを一度購入し、製造時に書き込む必要あり
• 注文番号（例）: 767x.100
