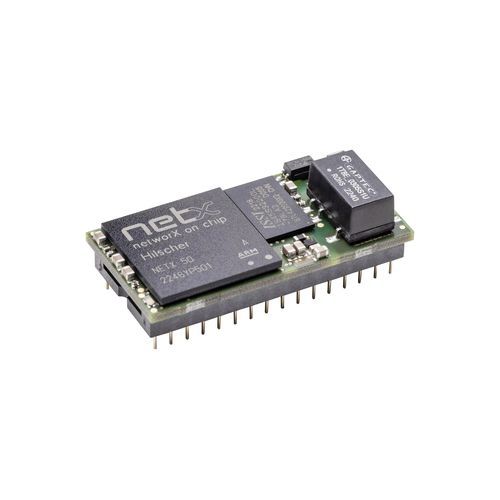

シリアル通信モジュール NIC 50-DNS

ModbusDeviceNetイーサネット

製品概要
ホストプロセッサを持たない簡易なフィールド機器向けに設計された、DIL-32 形状のコンパクトな DeviceNet スレーブ通信IC。Hilscher の netX ネットワークコントローラを基盤とし、2ポートスイッチおよびハブを統合した fieldbus/リアルタイムイーサネット機能を内蔵しています。

ハイライト

• コスト効率に優れたコンパクトな DIL-32 フォームファクタ
• ホスト接続は UART または SPI、Modbus RTU をサポート
• バスロジックを含む DeviceNet スレーブインターフェース
• 外部シフトレジスタ経由の直接 I/O データ接続（同期シリアル）
• ファームウェアの差し替えでマルチプロトコル対応（1つの netIC で複数ネットワークに対応）

説明
NIC 50-DNS は、データスループットが低くホスト CPU を持たないフィールド機器向けの単一チップ通信ソリューションです。バーコードリーダー、識別システム、バルブマニホールド、I/O ブロックなどが主な用途です。UART または SPI を介してシンプルな読み書きコマンドを提供し、Modbus RTU をシリアルプロトコルとして実装しているため、ホスト非搭載機器への統合が容易です。従来のシフトレジスタは同期シリアルインターフェース経由でデジタル I/O として制御可能なため、簡易用途ではホストプロセッサが不要になります。netX コントローラにより広範なプロトコル対応と堅牢なネットワーク動作が確保されます。

サポートプロトコル

• Modbus RTU Slave
• Modbus RTU Master
• DeviceNet Slave

注文情報
製品名 — 部品番号 — 簡易説明
NIC 50-DNS — 1541.520/DNS — DIL-32 通信 IC - DeviceNet スレーブ

仕様

• モデル: NIC 50-DNS
• 部品番号: 1541.520/DNS
• パッケージ: DIL-32 通信 IC（コンパクト DIL-32）
• 想定用途: ホストプロセッサを持たない簡易フィールド機器向けの DeviceNet スレーブ
• ホストインターフェース: UART および SPI（Modbus RTU）
• シリアルプロトコル対応: Modbus RTU（Master および Slave）
• バスインターフェース: バスロジックを含む DeviceNet スレーブ
• I/O 接続: 外部シフトレジスタ経由の直接 I/O データ接続（同期シリアルインターフェース）
• Hilscher netX ネットワークコントローラベース、2ポートスイッチとハブを統合
• ファームウェア差し替えによるマルチプロトコル対応
• 供給保証: 10 年の供給保証
• 設計注記: 統一インターフェースによりすべてのネットワークで同一設計が可能
