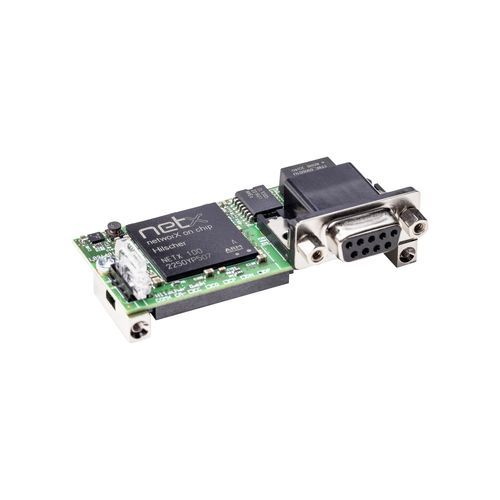

RS-485通信モジュール COMX 100CA-DP

PROFIBUSPROFIBUS-DPプログラム可能

概要
Hilscher COMX 100CA-DP は、ドライブ、ロボットコントローラ、PLC などのオートメーション機器に組み込み可能なコンパクトな通信モジュールで、PROFIBUS DP / PROFIBUS MPI ネットワークインターフェースを提供します。通信タスクはホスト CPU とは独立してモジュール内で自律的に実行されます。プロセスデータは、8/16 ビットの並列バスまたは高速 50 MHz の SPI インターフェースを介してアクセス可能な Dual‑Port メモリ経由で交換されます。本モジュールは netX ネットワークコントローラを採用しており、Hilscher の長期供給保証の対象です。

特長

• オンボードのネットワークコネクタを備えた汎用 PROFIBUS DP / PROFIBUS MPI インターフェース（マスタまたはスレーブ）
• 同一ハードウェアでマスタ/スレーブ両方をサポート
• 事前ロード済みファームウェアにより即使用可能
• Dual‑Port メモリ経由でのホスト接続により高速なプロセスデータ交換を実現

製品説明
モジュールは通信を自律的に処理し、Dual‑Port メモリによるプロセスデータの交換をサポートします。組み込みは 50 ピン SMT ソケット（ピッチ 1.27 mm）で行います。診断用信号（UART または USB）はホストシステムが対応している場合にホストインターフェースで利用可能です。システムおよび通信状態を示すステータス LED を備えます。プロトコルの動作は適切なファームウェアをロードすることで変更可能で、マスタ用にはソフトウェアライセンスが必要です。製品は即時導入可能なようにファームウェアを事前にロードして出荷されます。

サポートプロトコル

• PROFIBUS MPI
• PROFIBUS DP マスター
• PROFIBUS DP スレーブ

技術データ（表）
Product / Part number: 1531.410
簡単な説明: Communication Module PROFIBUS
通信コントローラ / netX: netX 100
内蔵メモリ / RAM: 8 MB SDRAM
内蔵メモリ / FLASH: 4 MB serial Flash
電源 / 供給電圧: +3.3 V DC ±5 %
電源 / 典型/最大電流: 約 430 mA / 460 mA (3.3 V 時)
電源 / 典型消費電力: 約 1.5 … 1.6 W
電源コネクタ: システムバスコネクタ X1 経由
システムインターフェース / 種類: 並列 Dual‑port メモリインターフェース
システムインターフェース / コネクタ: 50 ピン SMT コネクタ、ソケット
システムインターフェース / ピン間隔: 1.27 mm
システムインターフェース / Dual‑port メモリ容量: 16 KByte
システムインターフェース / データ幅: 8/16 bit
通信インターフェース / 通信規格: PROFIBUS
通信インターフェース / インターフェース種別: RS-485、ポテンシャルフリー
通信インターフェース / コネクタ: D‑Sub、ソケット、9 ピン
診断インターフェース / 種類: UART または USB（ホストインターフェースでの信号。ホストシステムに統合されている場合のみ利用可能）
表示 / LED 表示: SYS システム状態（緑: RUN、黄: RDY）；COM 通信状態（緑: STA、赤: ERR）
環境 / 動作周囲温度範囲: -20 °C … +65 °C（測定時の気流: 0.5 m/s）
環境 / 保存周囲温度範囲: -40 °C … +85 °C
環境 / 湿度範囲: 10 % … 95 % 相対湿度（結露なきこと）
装置 / 寸法（L x W x H）: 70 mm x 30 mm x 21.5 mm
装置 / 重量: 約 35 g … 40 g
装置 / 取り付け: comX Design Guide に従ったねじ止め式金属ボルトにより取り付け
構成 / 構成ソフトウェア: SYCON.net
適合: RoHS: yes
EMC 指令適合 / CE 表示: yes; UKCA 表示: yes
EMC / 放射: EN 61000-6-4 / BS EN 61000-6-4
EMC / 免疫性: EN 61000-6-2 / BS EN 61000-6-2
EMC / ESD（空中放電）: EN 61000-4-2: ± 10 kV, 判定基準 A
EMC / ESD（接触放電）: EN 61000-4-2: ± 6 kV, 判定基準 A
EMC / 高速過渡現象（バースト）: EN 61000-4-4: ± 2 kV, 判定基準 A（通信線、シールド）
EMC / サージ（通信/データ線）: EN 61000-4-5: 1 kV, 判定基準 A（通信線、シールド）

特性 / 仕様

• 型番: COMX 100CA-DP
• メーカー / ブランド: Hilscher
• 部品番号（発注情報）: 1531.410 / 発注バージョン: 1531.410/DPM
• コントローラ: netX 100 (Hilscher)
• メモリ: 8 MB SDRAM; 4 MB serial Flash; Dual‑port memory 16 KByte
• ホストインターフェース: 並列 Dual‑port メモリ (8/16 bit) via 50 ピン SMT コネクタ、ピッチ 1.27 mm
• 診断: ホストインターフェースでの UART または USB 信号（統合されている場合）
• ネットワークインターフェース: PROFIBUS (RS-485 ポテンシャルフリー)、D-Sub 9 ピン
• 電源: +3.3 V DC ±5 %, 典型電流 約 430 mA, 典型消費電力 1.5–1.6 W
• 動作温度: -20 °C ～ +65 °C（指定気流時）
• 保存温度: -40 °C ～ +85 °C
• 相対湿度: 10 % – 95 %（結露なきこと）
• 寸法: 70 x 30 x 21.5 mm; 重量: 約 35–40 g
• 取り付け: comX Design Guide によるねじ止め金属ボルト
• 構成ツール: SYCON.net
• 法規 / EMC: CE, UKCA; 記載の EN/BS EN 規格に準拠
