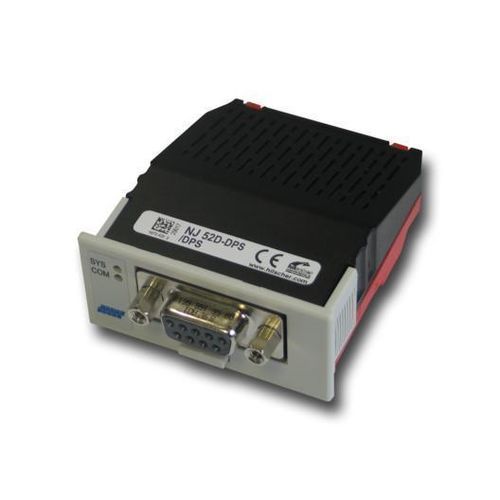

PCI Express 交換モジュール netJACK NJ 52D-DPS は、組込みシステム向けの汎用 PROFIBUS DP スレーブインターフェースを提供します。ホスト接続は並列のデュアルポートメモリまたは高速シリアル SPI に対応し、8 MB SDRAM と 4 MB シリアル Flash を備えた通信コントローラ netX 52 を内蔵しています。閉鎖型の IP40 ハウジングはキャリア基板への工具不要のプラグイン取り付けを想定しており、出荷前またはエンドユーザーによる後付け取り付けが可能です。Hilscher は顧客固有要件に対する設計・生産サービスを提供し、netX コントローラに基づく 10 年の供給保証を付与しています。

ハイライト

• 閉鎖型 IP40 ハウジング内の汎用 PROFIBUS DP スレーブインターフェース
• ホスト接続：デュアルポートメモリまたは SPI
• 工具不要の簡易プラグイン取り付け
• キャリアボードへの取り付け・接続に追加部品不要
• NJ 10D-DPS の機能互換代替品

プロトコル

• PROFIBUS DP Slave

技術仕様

• 品番: 1672.420
• 簡易説明: 交換モジュール SPI - PROFIBUS DP スレーブ
• 通信コントローラ: netX 52
• 内蔵メモリ - RAM: 8 MB SDRAM
• 内蔵メモリ - FLASH: 4 MB シリアル Flash EPROM
• 供給電圧: +3.3 V ± 5 % DC
• 典型/最大電流: 375 mA / 450 mA
• 典型消費電力: 1.32 W
• システムインターフェース: 並列またはシリアルのデュアルポートメモリ
• コネクタタイプ（ホスト）: 60 ピンコネクタ (SAMTEC FSI-130-03-G-D-AB)
• ピン間隔 / ピン幅: 0.45 mm / 0.55 mm
• デュアルポートメモリサイズ: 64 KByte (16 アドレス線)、うち 8 KByte はファームウェア使用 (13 アドレス線、下位 8 KByte)
• DPM へのデータアクセス幅: 8/16 bit
• シリアルデュアルポートメモリインターフェース: SPI Slave, mode 3
• SPI ボーレート: 最大 50 MHz
• 通信規格（プロトコル）: PROFIBUS DP Slave
• 通信インターフェース型（バス）: RS-485, ポテンシャルフリー
• フィールドコネクタ: D-Sub ソケット、9 ピン
• 診断インターフェース: USB または UART 型（ホストインターフェース上の信号；ホストシステムに統合されている場合のみ利用可能）
• 表示 - SYS（システムステータス）: 緑: RUN、黄: RDY
• 表示 - COM（通信ステータス）: 緑: STA、赤: ERR
• 動作時周囲温度範囲: -25 °C … +70 °C
• 保存時周囲温度範囲: -40 °C … +85 °C
• 高度: 0 m … 2000 m
• 寸法 (L x W x H): 長さ: 68.2 mm / 60 mm (DSUB ソケット有り/無し)、幅: 53.4 mm (前面パネル) / 50.4 mm (本体)、高さ: 25.2 mm (前面パネル) / 19.2 mm (本体)
• 重量: 約 64 g
• ハウジング: クローズドモジュール
• 保護等級: IP40
• 取り付け / インストール: キャリア基板のフットプリント穴と保持ブラケットを介して。取り付けアクセサリ不要。
• 取り付け/抜き取りサイクル: 最大 10
• 設定ソフトウェア: SYCON.net
• 適合性 - RoHS: yes
• 適合性 - REACH: yes
• UL 認証 - UL 種類: cURus
• UL ファイル: E334100
• EMC 指令適合 - CE 表示: yes
• EMC 指令適合 - UKCA 表示: yes
• 放射: EN 55011 / BS EN 55011
• 耐性: EN 61131-2 / BS EN 61131-2
• 試験 - 衝撃: EN60068-2-27 Ea
• 試験 - 振動: EN60068-2-6 Fc
